Data Loggers

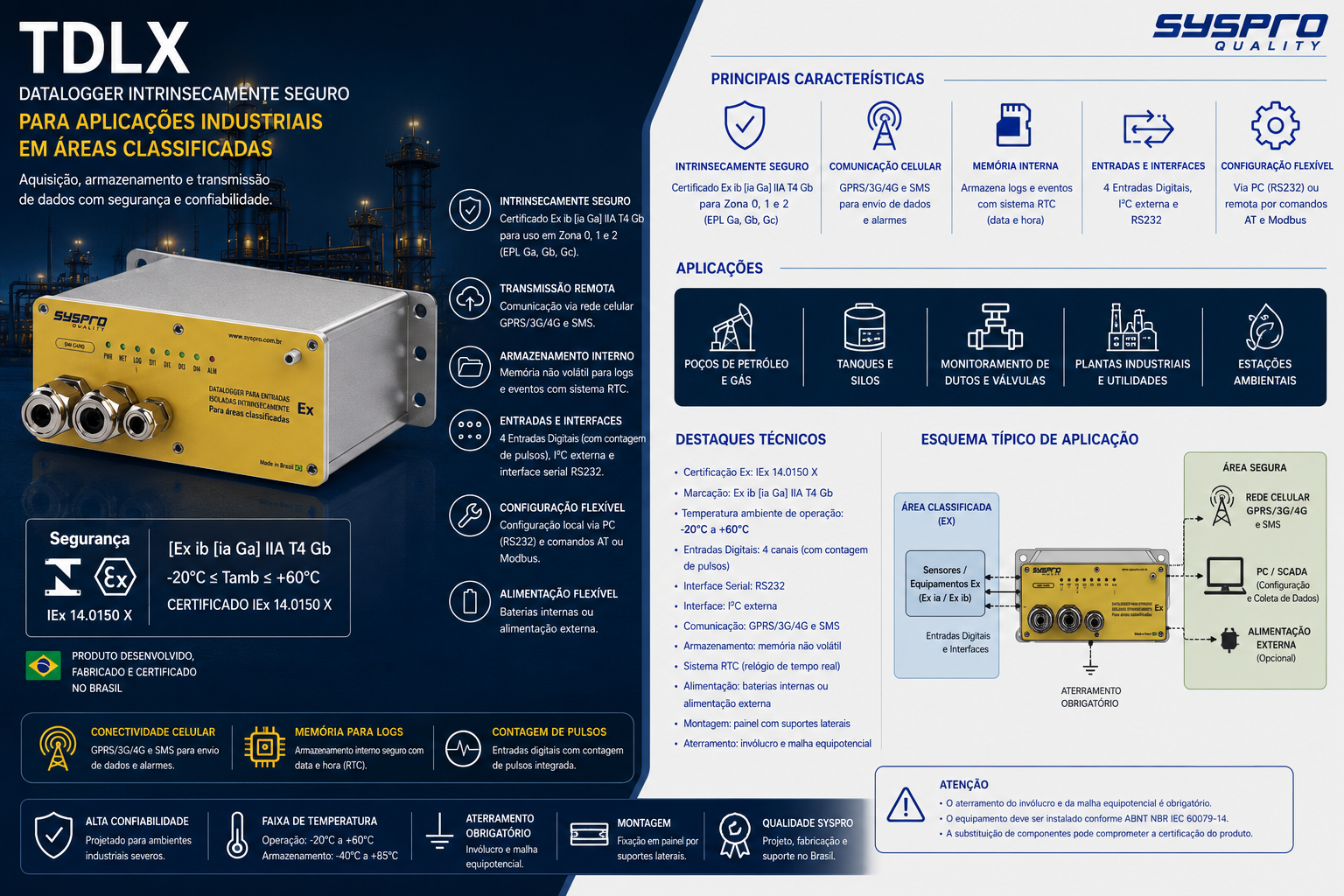

O TDLX-G3500-01 é um data-logger com modem GPRS/3G/4G integrado, certificado para operar em atmosferas potencialmente explosivas (Ex)

WhatsApp Image 2023-11-29 at 12.00.34

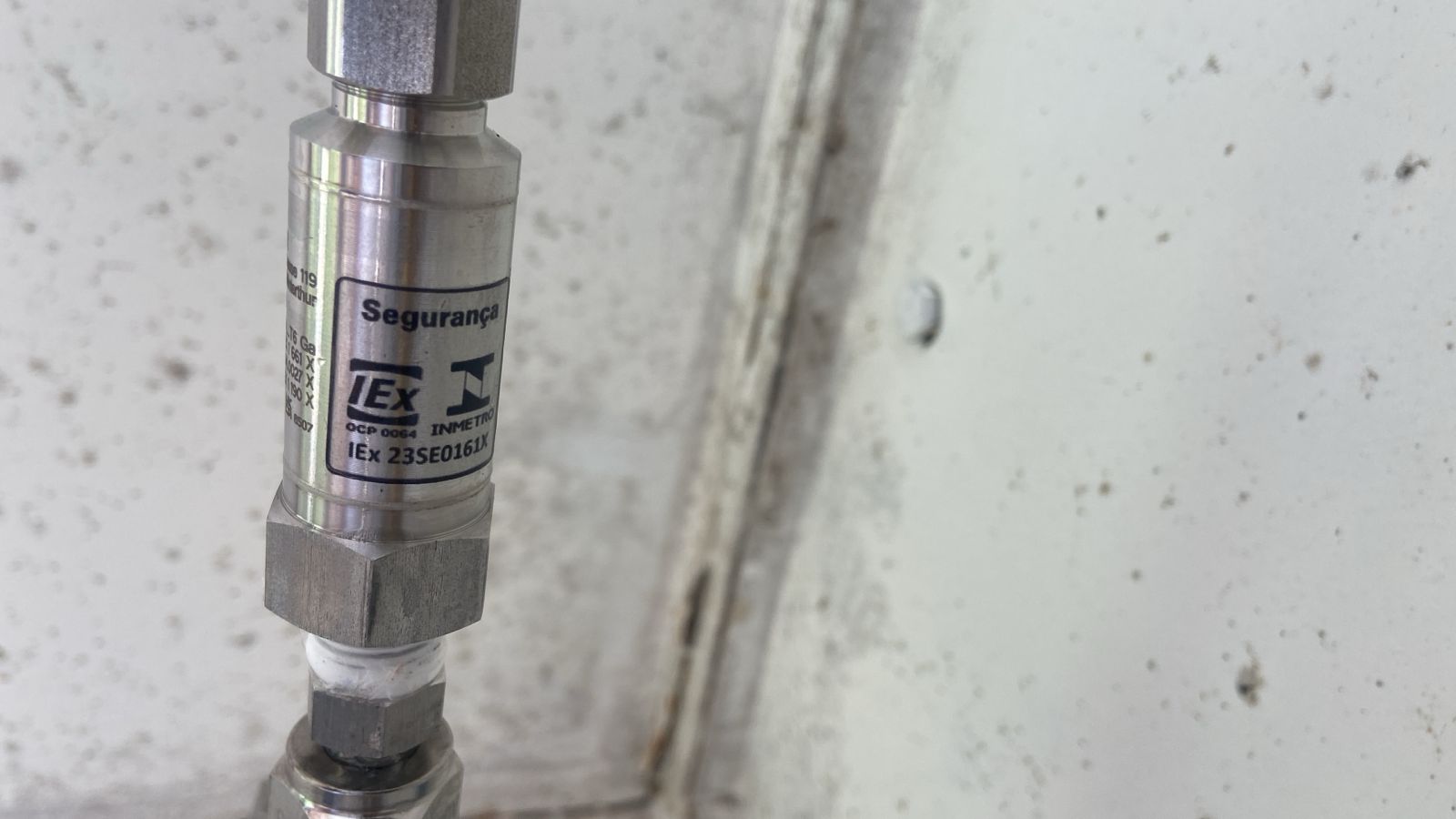

WhatsApp Image 2023-11-29 at 11.56.33

O TDLX-G3500-01 que possui quatro entradas digitais com acumulador de pulsos, interface I²C para comunicação com sensores, interface serial para comunicação com outros equipamentos ou configuração local e opcionalmente, no modelo TDLX-G3501-01, possui duas entradas analógicas de 4 a 20mA ou 0 a 10 VDC ,configuraveis por hardware, com alimentação de 24VDC oriunda da propria TDL.

Foi idealizado para armazenar dados de medidores com saída pulsada como hidrômetros, macro medidores tipo Woltmann ou Eletromagnéticos.

Ideal para levantamento de perfil de consumo de usuários, levantamento de curva de vazão de medidores, armazenamento de volumes medidos para aplicação de tarifas horo-sazonais, proporcionando aos medidores de vazão existentes o recurso de telemetria, com baixo custo de instalação.
O equipamento possui entrada para alimentação externa e bateria interna de longa duração, tornando-o praticamente livre de manutenção.

Catálogo

Especificação Técnica

  • Microcontrolador com firmware atualizável à distância, controla a lógica de baixo consumo;
  • Memória flash de 4M para armazenamento de logs de dados;
  • RTC - Real time clock - relógio calendário;
  • Módulo celular GPRS/3G/4G*, soquete para SIMCARD, para a comunicação GPRS/3G/4G*;
  • Conector para antena GPRS/3G/4G* externa, com ou sem cabo;
  • Entrada para alimentação externa de 7,2 a 30 Vdc, certificado Ex apenas com 7,2 Vdc com uma fonte Ex ou de Barreira de alimentação
  • Alimentação por baterias não recarregáveis, planejado para durar 5 anos para uma coleta diária com período máximo de 10min conectado;
  • Interfaces externas compatíveis para interligar equipamentos “Ex ia” (associado);
  • Quatro entradas digitais, geralmente para contatos secos de contadores de pulsos de medidores de gás, água ou energia elétrica;
  • Duas entradas analógicas de 12-bits de resolução (0 ~ 4095 divisões) configuráveis por hardware, para leitura de corrente (4 a 20mA) ou tensão (0 a 10Vcc), e saída de Tensão de 24Vcc para alimentação de transdutores* (Opcional);
  • Uma interface I²C externa, para comunicação com sensores de pressão que utilizam este protocolo, por exemplo os sensores de pressão da Keller e GE;
  • Interface RS232 para conexão com Medidores, CLPs ou outros equipamentos;
  • Reed switch interno para "acordar" o equipamento através de imã externo;
  • 8 Leds para indicação do status do equipamento;
  • Invólucro em alumínio, com vedações, projetado para IP65 opcionalmente pode ser fornecido para IP68 (2m profundidade);
  • Pode ser solicitado em versão para montagem em trilho DIN 35mm ou por fixação com abraçadeiras;
  • Pode ser disponibilizado com antena interna (IP68) ou com chicote para conexão de antena externa - padrão;
  • Todas as interfaces externas do logger utilizam conectores Super-Seal Fêmea;
  • Os chicotes com terminações Super-Seal Macho utilizados para a conexão de equipamentos com a TDLX-G3500-01 acompanham o produto.
