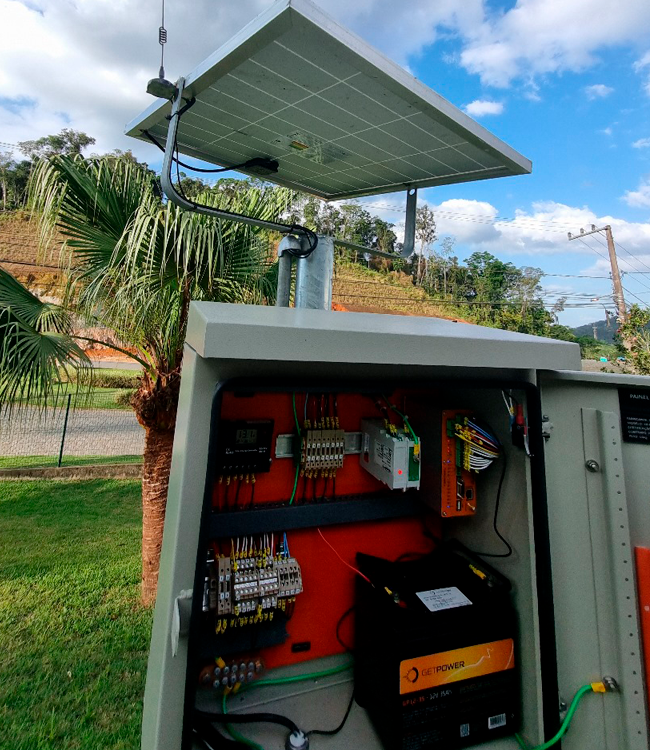

Qualidade do sinal no momento da ultima conexão

retorna se o modem está conectado à operadora

Cartão a ser utilizado na próxima tentativa de conexão (se não conectado), ou o cartão utilado para executar a conexão atual (se conectado).

0=não testado

1=OK

2=Ativo

3=Falha

0= não testado

1= OK

2=Ativo

3=Falha

Qualidade do sinal no momento da ultima conexão (endereço auxiliar)

Flags que Indicam o motivo do último RESET do microcontrolador:

• bit 7: Backup watchdog timer
• bit 6: Low voltage detected
• bit 5: Software Triggered
• bit 4: Watchdog Timer
• bit 3: Power on reset
• bit 2: External pin
• bit 1: Loss of clock
• bit 0: Loss of lock (from PLL)

Indica se o Watchdog foi habilitado no último power-up.

Indica qual a interface WAN em uso no momento (0: Ethernet, 1: PPP)

Indica qual a tecnologia de rádio em uso:

• 0 GSM
• 1 GSM Compact
• 2 UTRAN (GPRS-2G)
• 3 GSM w/EGPRS
• 4 UTRAN w/HSDPA (HSPA - 3G)
• 5 UTRAN w/HSUPA
• 6 UTRAN w/HSDPA and HSUPA
• 7 E-UTRAN (LTE-4G)

Indica qual a versão do hardware do modem:

0: Versão 3 (LECx)

1: reservado

2: Versão 1

3: Versão 2 (LE, GE, LE)

Registros para leitura e ajuste do relógio interno do MCU. Registros na seguinte ordem (devem ser lidos ou gravados os 6 ao mesmo tempo):

segundos

minutos

hora

dia

mês

ano

5 Entradas digitas (bits 0-4)

5 Entradas digitas (individuais - 1 registro para cada entrada)

Estados lidos das DOs

String de identificação de firmware do módulo GSM , lida través do comando AT+CGMR

IMEI do Modem

IMSI do SIMCard 1

IMSI do SIMCard 2

ICCID do SIMCards 1

ICCID do SIMCards 2

Endereço IP local recebido através do link PPP

String de identificação de hardware do módulo GSM , lida través do comando AT+CGMM

Endereço IP do servidor de DNS primário

Endereço IP do gateway da conexão PPP

5 ADs de 12 bits (Alimentação, e 4 ADs externos)

5 contadores de 32 bits para pulsos nas entradas

2 contadores de 32 bits para dados trafegados nos soquetes (Rx,Tx)

Ganhos dos Ads (multiplicados por 1000)

Cada par de registros define o intervalo dos pulsos de polaridade reversa à atual na saída correspondente. O período é equivalente ao valor escrito em segundos.

Cada par de registros inicia um pulso de polaridade reversa à atual na saída correspondente. A duração do pulso é equivalente ao valor escrito em milissegundos.

Epoch time para ajuste do relógio interno do MCU

O primeiro registro contem o epoch time do momento do último reset do MCU

O segundo registro contem o epoch time do momento do último power on reset do MCU

para uso genérico em qualquer tamanho de histórico

para uso genérico em qualquer tamanho de histórico

para uso genérico em qualquer tamanho de histórico

5 contadores de 32 bits para pulsos nas entradas

0= desabilita modbus

1= habilita modbus/RTU para remota

2=habilita modbus/TCP para remota

3= habilita modbus/TCP para remota e conversão TCP/RTU na porta serial

Endereço de dispositivo modbus

Número de tentativas antes de tentar outro cartão. 0 (zero) indica que só o cartão primário será usado.

Seleciona entre APN automática ou manual. (0: manual; 1: automática)

Cartão primário

Indica qual a tecnologia de rádio em uso:

• 0 GSM
• 1 GSM Compact
• 2 UTRAN (GPRS-2G)
• 3 GSM w/EGPRS
• 4 UTRAN w/HSDPA (HSPA - 3G)
• 5 UTRAN w/HSUPA
• 6 UTRAN w/HSDPA and HSUPA
• 7 E-UTRAN (LTE-4G)
• 255 usar padrão

Campos a serem lidos do histórico interno da FLEX3.

Registro 1:

bits 0-4: CNT1-CNT5

bit 5: estados das entradas digitais

bit 6: CSQ

Registro 2:

bits 0-4: AD0-AD4

bit 5: estados das saídas digitais

Habilita eventos relativos às entradas (1 habilita, 0 desabilita).

O registro 2064 é relativo ao estado não acionado da entrada 1

O registro 2065 é relativo ao estado acionado da entrada 1

E assim por diante...

Habilita eventos relativos aos ADs (1 habilita, 0 desabilita).

O registro 2064 é relativo à transição para cima do setpoint alto do AD 1

O registro 2065 é relativo à transição para baixo do setpoint alto do AD 1

O registro 2066 é relativo à transição para baixo do setpoint baixo do AD 1

O registro 2067 é relativo à transição para cima do setpoint baixo do AD 1

E assim por diante...

Habilita eventos relativos aos contadores (1 habilita, 0 desabilita).

O registro 2064 é relativo ao estado não acionado do alarme no contador 1

O registro 2065 é relativo ao estado acionado do alarme no contador 1

E assim por diante...

Configura a polaridade das leituras das entradas digitais (0-direta, 1-reversa)

Estados não voláteis das saídas digitais configurados como saídas

Direção dos GPIOs (0-Entrada, 1-saída)

Configura a polaridade das leituras dos GPIOs (0-direta, 1-reversa)

Configura a polaridade das escritas às saídas digitais (0-direta, 1-reversa)

para uso na coleta do histórico de medidor

para uso na coleta do histórico de medidor

0 = MODBUS RTU

1 = MODBUS TCP

para uso na coleta do histórico de medidor

0 = interface serial

1 = interface ethernet

para uso na coleta do histórico de medidor

número máximo de tentativas dos comandos de leitura

seleçao da tabela dos Ads

0=usa IP fixo

1=recebe IP de um servidor DHCP

0=usa DNS configurado

1=usa DNS fornecido pela conexão

0 = Ethernet

1 = PPP (GPRS)

0 = Redundância desativada

1 = Redundância ativada

número máximo de tentativas por interface em modo de redundância

Baudrate da interface Ser2 segundo a tabela abaixo:

0: 300

1: 600

2: 1200

3: 2400

4: 4800

5: 9600

6: 19200

7: 38400

8: 57600

9: 115200

Baudrate da interface com o módulo GSM segundo a tabela abaixo:

0: 300

1: 600

2: 1200

3: 2400

4: 4800

5: 9600

6: 19200

7: 38400

8: 57600

9: 115200

Número máximo de falhas de PPP até reset compulsório

Ativa ou desativa o modo de debug na interface ser1. (0; desativa; 1: ativa)

Modo de operação de cada soquete:

0: Modo ativo

1: Modo passivo

Protocolo do soquete:

0: TCP

1: UDP

Número máximo de tentativas de conexão de cada soquete até que a conexão PPP seja reiniciada.

Quando em 1 habilita modo de servidor dinâmico se o soquete estiver configurado como UDP.

0 = watchdog desabilitado

1 = watchdog habilitado

a ser implementado

Habilita ou desabilita o envio de uma mensagem inicial com o IMEI do módulo logo após a conexão do soquete.

0 = handshake desabilitado

1 = handshake habilitado

Cada registro contém o número da entrada (1-5) ligada à saída correspondente ou 0 se a saída em questão for independente.

Indica qual a fonte de sincronismo do clock:

• 0: RTC
• 1: Operadora
• 2: Servidor NTP

Valor de calibração do RTC

Modelo do RTC:

• 0: RTC_MCP7941X
• 1: RTC_ISL12022
• 2: RTC_M41T11
• 3: RTC_M41T81
• 4: RTC_DS1338

Fuso horário para uso com NTP

Número de série da peça

período de checagem dos alarmes dos contadores de 1 a 5

Limite de contagem dentro do período configurado para os contadores 1 a 5

Setpoints inferiores para comparação com os ADs de 1 a 4

Setpoints superiores para comparação com os ADs de 1 a 4

Histerese para os setpoints inferiores para comparação com os ADs de 1 a 4

Histerese para os setpoints superiores para comparação com os ADs de 1 a 4

Registros:

uint_16 mbusAddr;

uint_16 NRegs;

uint_8 mbusCmd;

uint_8 sizeReg;

Offsets a serem adicionados às leituras do ADs correrspondentes (valor SIGNED)

Ganhos dos Ads (multiplicados por 1000)

Ganhos dos Ads (multiplicados por 1000)

limites dos Ads

limites dos Ads

utilizado somente quando a interface WAN é ethernet

endereço IP local, máscara da subrede e endereço do gateway

endereço IP do servidor de DNS

Código numérico configurável

Timeout da serial 1 em milissegundos

Timeout da serial 2 em milissegundos

Período de espera para uma nova tentativa de conexão PPP quando a ligação é interrompida em segundos

Período máximo de espera para uma estabelecimento da conexão PPP em segundos

intervalo para reset periódico em minutos (0 desabilita esta função)

APN a ser utilizada para conexão PPP

Nome de usuário a ser utilizado na autenticação da conexão PPP

Senha a ser utilizada na autenticação da conexão PPP

Mensagem a ser enviada periodicamente, como Keep Alive

Período de inatividade para envio da mensagem de keep alive para cada soquete em segundos

Período de reconexão de cada soquete em segundos

Período de espera por pacote do servidor após nova conexão para cada soquete em segundos. Caso o pacote não chegue dentro desse período a conexão é quebrada. 0(zero) desativa essa função.

Período máximo de inatividade tolerado em segundos para cada soquete em minutos. Caso nenhum pacote chegue dentro desse período a conexão é quebrada. 0(zero) desativa essa função.

Período máximo de espera em segundos durante as tentativas de conexão TCP com o servidor para cada soquete.

Período em segundos entre tentativas de retransmissão de um pacote TCP para cada soquete.

Período máximo de espera em segundos durante as tentativas de envio de um pacote TCP para o servidor para cada soquete.

Período máximo de uso da interface WAN auxiliar no modo de redundância

Conjunto de 4 strings de URL indicando os servidores para conexão de cada soquete

Conjunto de 4 portas locais para cada soquete

Conjunto de 4 portas remotas para cada soquete

Conjunto de 4 strings de URL indicando os servidores para conexão de atualização de firmware

Conjunto de 4 portas locais para atualização de firmware

Fuso horário para uso com NTP

URL do servidor NTP

Indica qual o período de timeout do número de transação de MODBUS TCP no modo de repasse com timeout (5) em segundos

Indica qual o período entre tentativas de sincronismo do clock com a fonte de sincronismo selecionada

Endereço do inicio da área de flash reservado para o histórico interno do MCU

Tamanho da área de flash reservada para o histórico interno do MCU em bytes

Número máximo de registros

Campos:

bits 0-4: entradas digitais 1-5

bits 8-12: contadores 1-5

bit 16: AD de alimentação

bits 17-20 - ADs 1-4

Endereço do inicio da área de flash reservado para o histórico interno do MCU

Tamanho da área de flash reservada para o histórico interno do MCU em bytes

Número máximo de registros

Intervalo entre amostragens em minutos

Instante inicial das amostragens em epoch time

Endereço do inicio da área de flash reservado para o histórico do medidor

Tamanho da área de flash reservada para o histórico do medidor em bytes

Número máximo de registros

Intervalo entre amostragens em minutos

Instante inicial das amostragens em epoch time

período de inatividade necessário para início de uma coleta em ms

Timeout para as leituras MODBUS em ms

Registros:

1) Hardware (4 para Flex3 R1)

2) Firmware (3 para a aplicação padrão)

3-6) Versão (1,10,3,34, para essa versão)

Campos:

1) Data (float)

2) Hora (float)

3) 5 Contadores (5 x (float x 2))

4) ADs (5 x (float)) - 5 ADs

5) DI

6) GPIOS

7) GPIO_DIRS

8) CSQ

Estes campos podem ser ativados ou desativados através do comando AT+MIPHISTCFG, ou dos registros 800H e 801H dessa tabela. (os campos 8 e 9 são desativados na configuração padrão)

Campos configuráveis:

1) Data (float)

2) Hora (float)

3) dados lidos do medidor como configurado pelo comando "AT+MIPMETERVAR"

Campos:

1) Data (float)

2) Hora (float)

3) Código do evento (float)

4) Parâmetro 1 (float)

5) Parâmetro 2 (float)

Configuração do início de cada área MODBUS. Estes registros contém os endereços MODBUS iniciais de cada área na tabela de variáveis.
