1 - Objetivo
Descrever o cadastro de um novo dispositivo no Sistema Scadaflex. O cadastro de dispositivos é uma etapa fundamental na configuração e operação. Por meio desse processo, são definidos todos os equipamentos físicos e lógicos que compõem a arquitetura de supervisão e controle, permitindo a comunicação, o monitoramento em tempo real.
Nesta etapa, cada dispositivo como controladores (CLPs), remotas (RTUs), sensores, atuadores e medidores é identificado e configurado com suas respectivas propriedades, endereços de comunicação, protocolos utilizados.
2- Cadastro de Dispositivo (medidor).

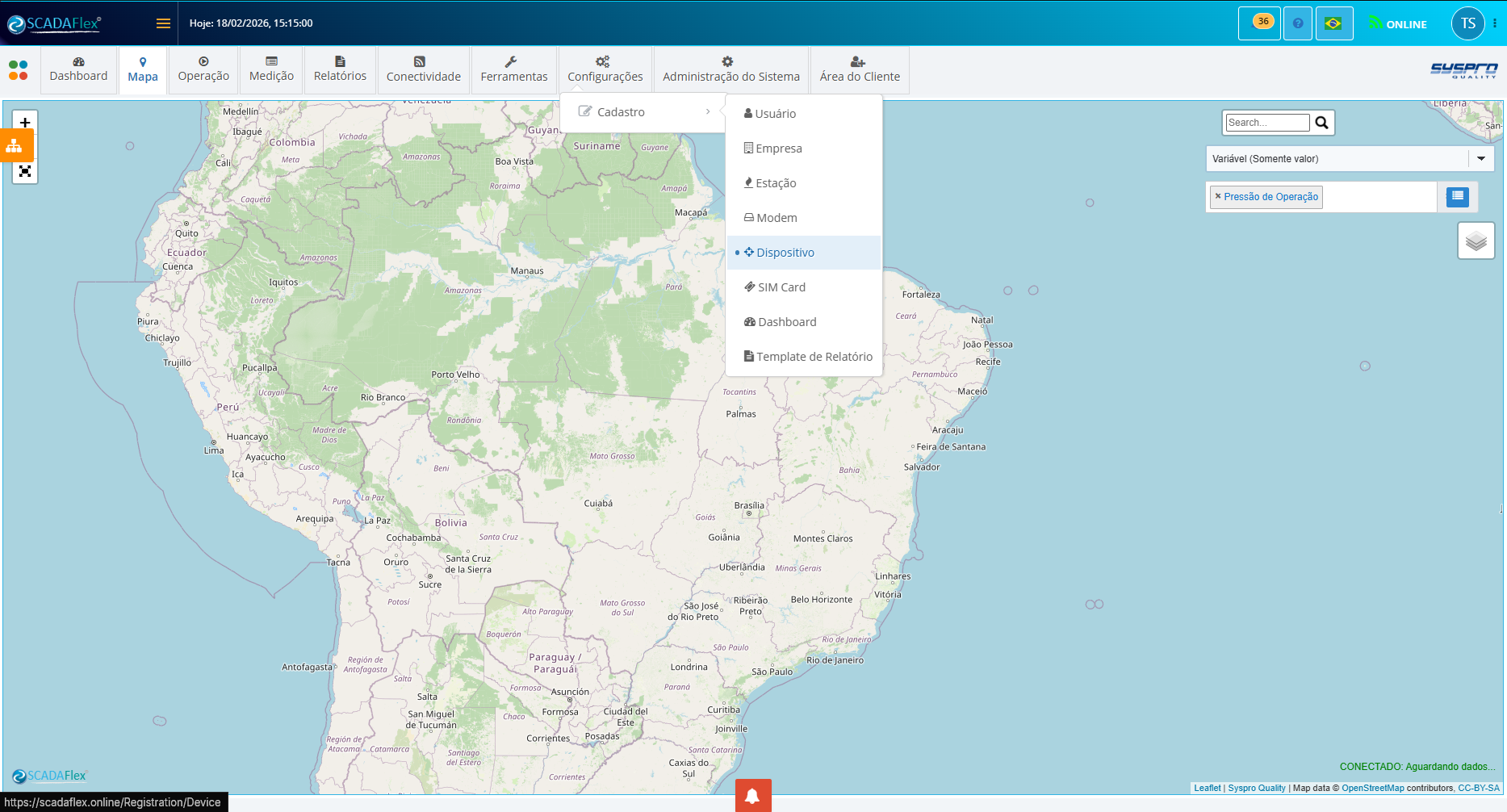

Para cadastro e configuração vá até o módulo Configuraçãoes > Cadastro > Dispositivo e preencha os campos conforme detalhamento deles abaixo:
Clique no botão Novo
(ao colocar o cursor do mouse, o botão é apresentado dessa forma:
).

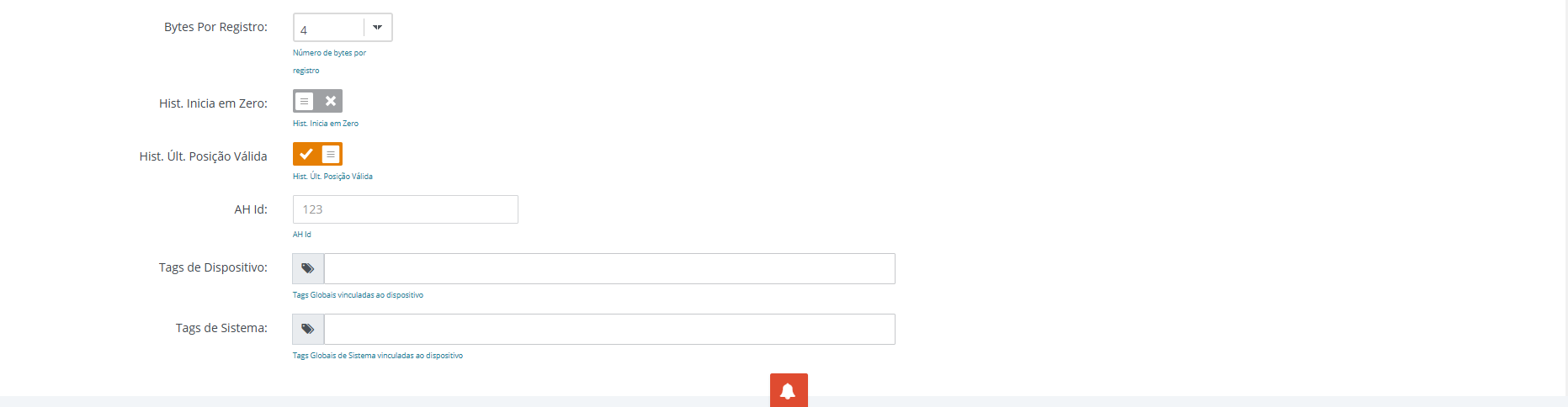

A tela sera apresentada:
2.1 - Detalhamento dos campos da tela de cadastro de dispositivo.
CodMed: Este campo não requer preenchimento, ele irá trazer o código de dispositivo após ser criado para uso do sistema.

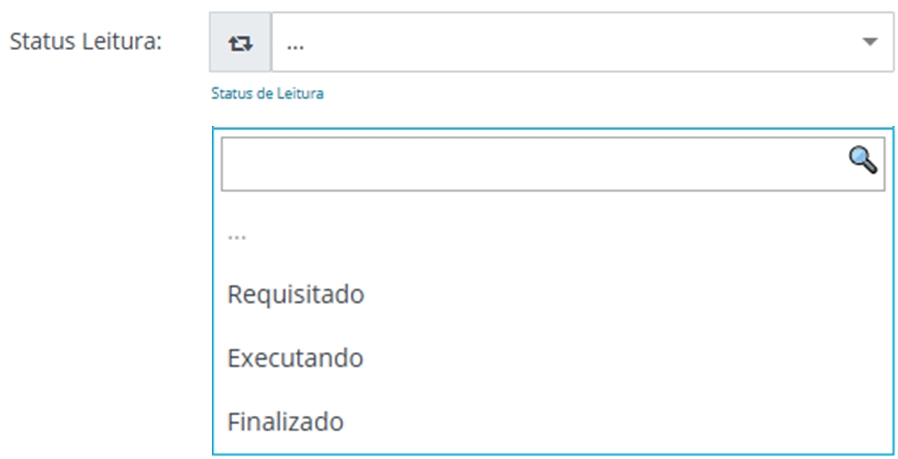

Status de Leitura: indicação do status de requisição de leitura pelo Scadaflex se encontra, os status são: Requisitado (requerida a leitura), Executando (realizando as leituras das variáveis cadastradas) e Finalizado (quando houve o término das leituras das variáveis cadastradas).
Intervalo de Leitura (min) (Campo obrigatório): o campo é responsável por configurar o intervalo para requisições de leitura das variáveis em minutos (registros modbus cadastrados para serem lidos), pelo driver do Scadaflex. O tempo mínimo é de 1 minuto.

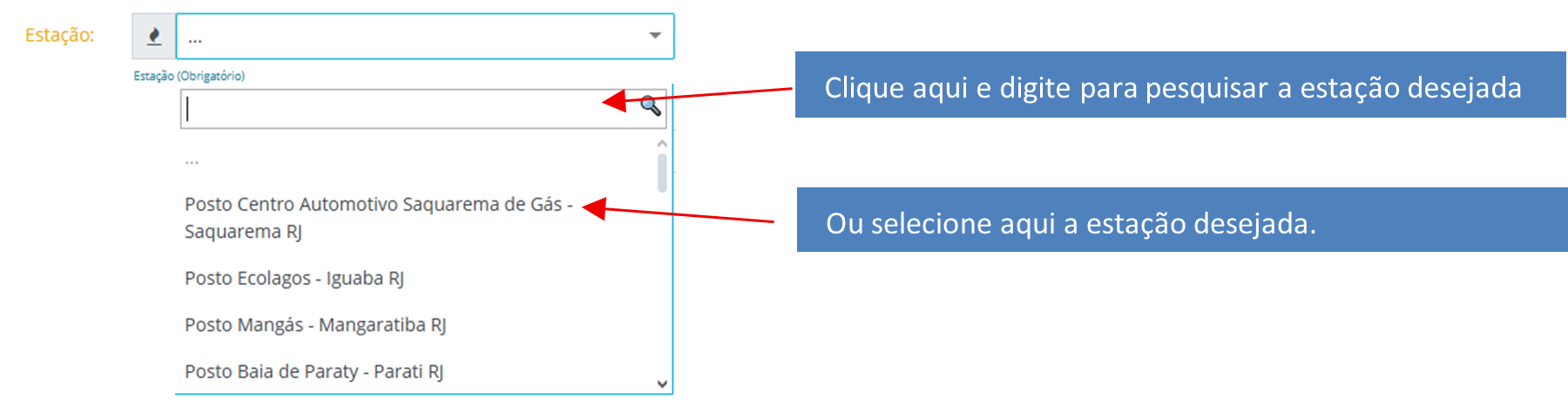

Estação (Campo obrigatório): Estação onde será vinculado o dispositivo cadastrado. Clicando na seta para baixo no campo, você pode pesquisar, digitando a estação desejada ou selecionar usando o cursor do mouse.
Nome (Campo obrigatório): insira o nome para o dispositivo ou descrição (modelo).
Modem (Campo obrigatório): onde vinculamos o cadastro de um dispositivo com um modem, para requisição de leitura dos dados do equipamento em campo.
Para vincular um modem, é necessário que ele já tenha sido cadastrado previamente no Scadaflex, para realizar o cadastro, vide no procedimento de cadastro de modem.
Pesquise o IMEI do modem cadastrado inserindo seu número, logo abaixo na mesma janela, será apresentado o IMEI do modem, o modelo do modem e o proprietário do modem conforme cadastrado, clique no ícone para seleção do modem pesquisado conforme imagem.

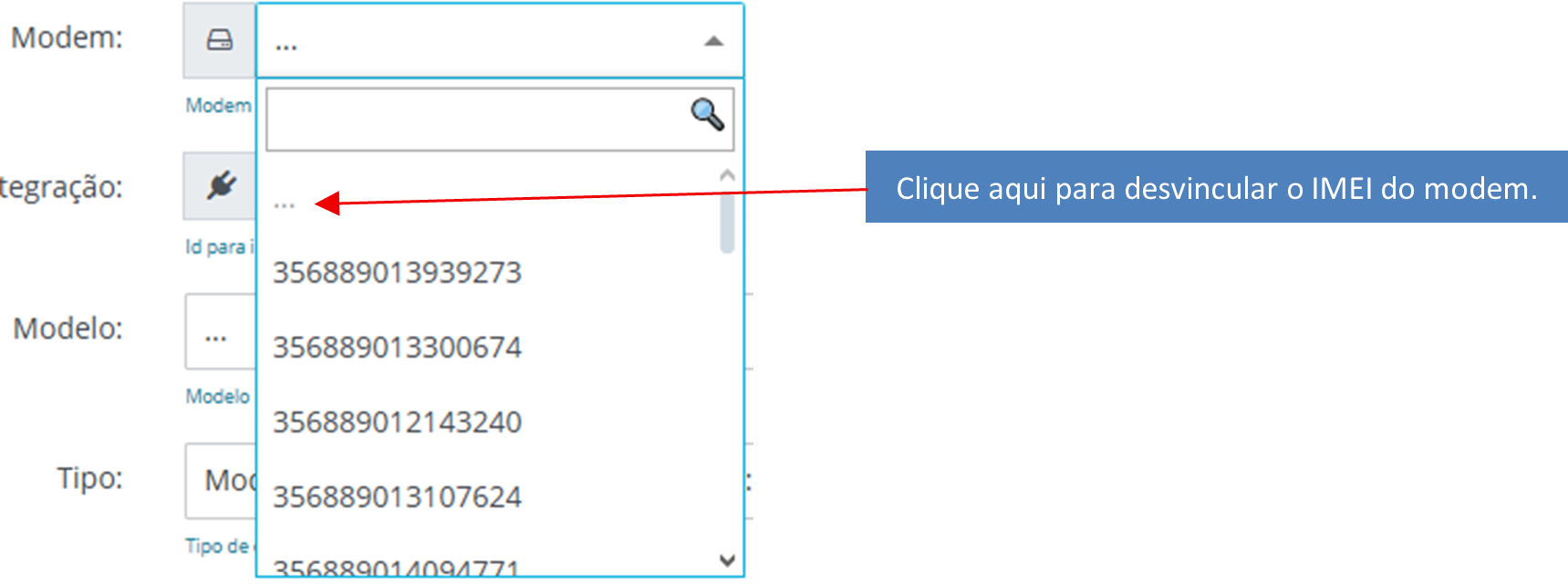

O procedimento para desvincular o modem também pode ser realizado, o procedimento é bem parecido. Para isso ainda na mesma tela de cadastro de dispositivo, clique na opção (reticências).
ID Integração: o campo permite que seja inserido um número identificador em caso de integração com outro sistema (View, Webservices, API’s etc.), a fim de coletar dados específicos de leitura das variáveis cadastradas para o dispositivo cadastrado.
Modelo: este campo é para fins cadastrais, você só insere o modelo do equipamento para consultas futuras por modelo de equipamento para consultas através de relatórios.

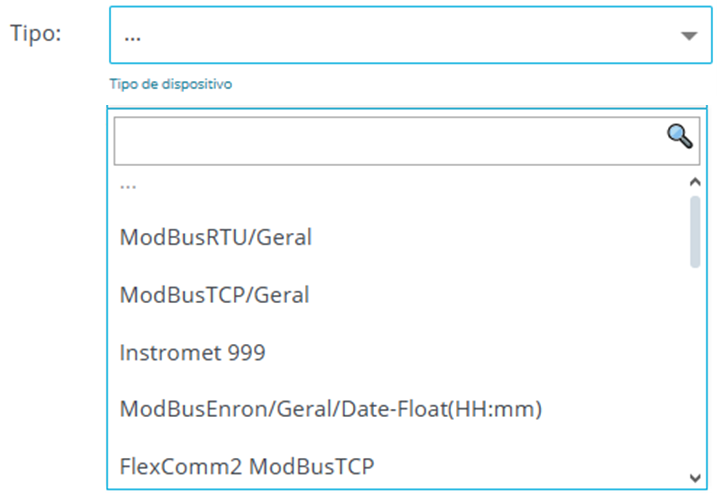

Tipo (Campo obrigatório): neste campo é possível selecionar o protocolo de comunicação entre o Scadaflex e o dispositivo em campo. Selecione o protocolo desejado ou nos consulte (o protocolo mais comum é o Modbus TCP e Modbus RTU).
Id: insira o nó modbus do dispositivo (Device Address).

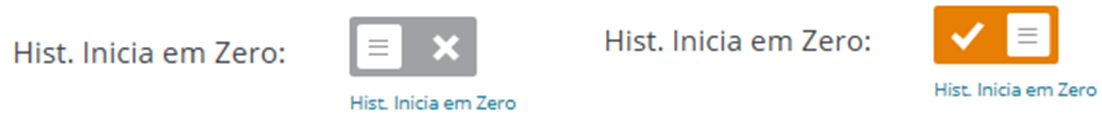

Hist.Inicia em Zero: ao marcar a opção, os dispositivos que possuem o protocolo Modbus Enron, são lidos seus históricos da posição zero do Modbus Enron.

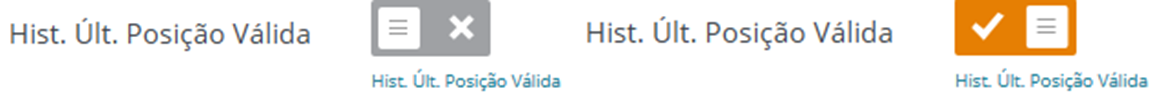

Hist. Últ. Posição Válida: ao marcar a opção, os dispositivos que possuem o protocolo Modbus Enron, são lidos seus históricos da última posição válida em seu dispositivo, isso pode mudar conforme cada modelo de dispositivo.
AH Id: campo de identificação de dispositivos que não tem protocolo modbus (American Meter e Metretek) que usam tabela ASCII. Esse ID é equivalente ao Device Address de dispositivos com protocolo Modbus.
Tag de Dispositivo: no campo você pode dar uma tag (etiquetar) para o dispositivo para determinar o tipo e finalidade do dispositivo ou uma configuração específica para ele.

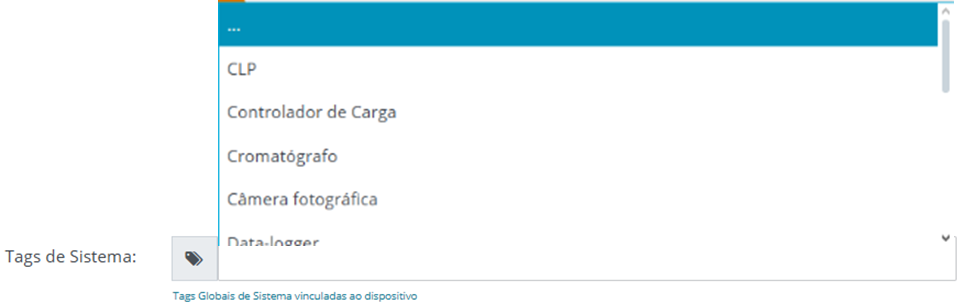

Tag de Sistema: campo para caracterização de um dispositivo a ser cadastrado que será usado pelo sistema para determinada ferramenta ou configuração.
Após o preenchimento dos campos, clique no botão Salvar
.

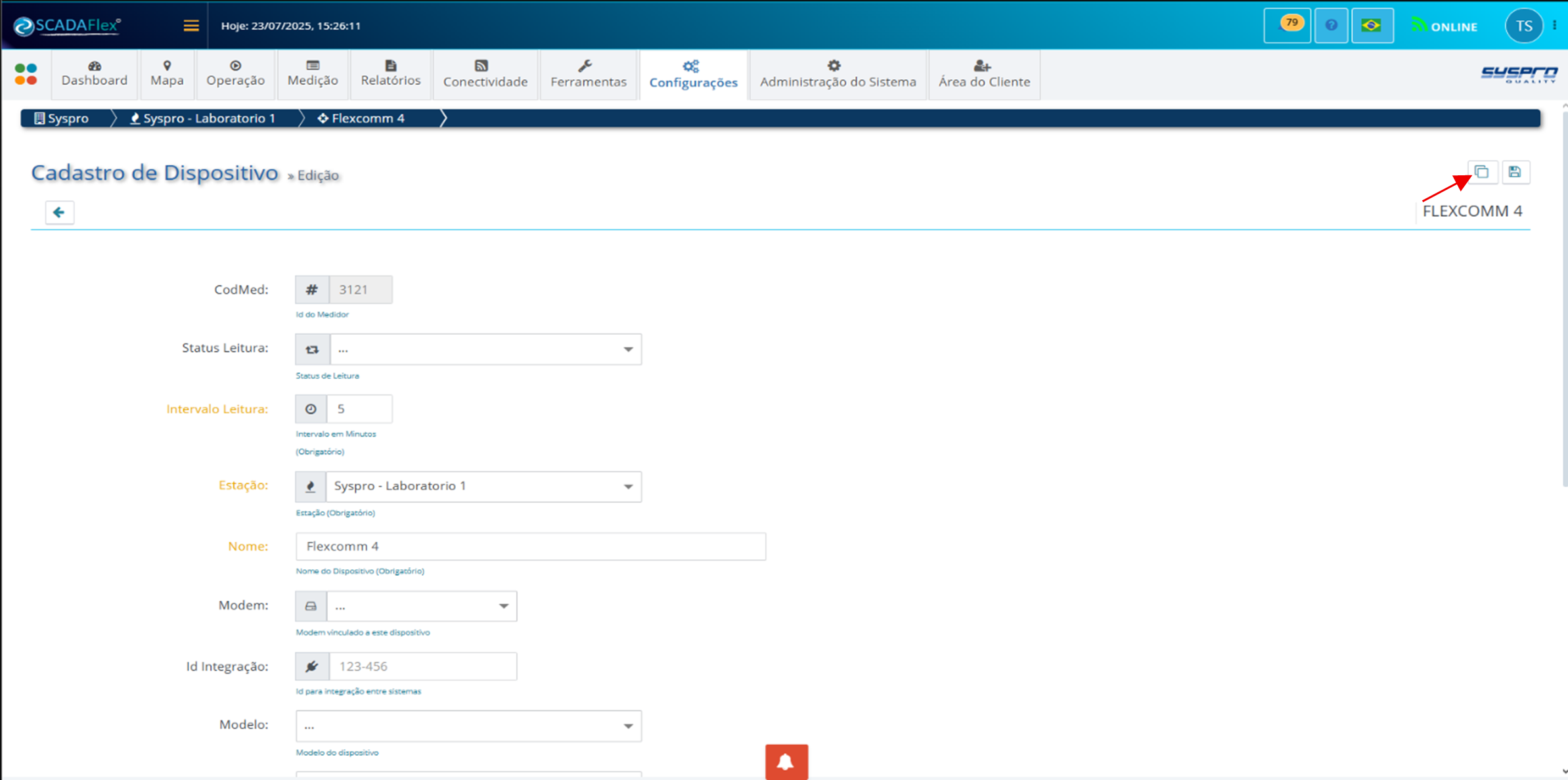

possível no sistema Scadaflex, efetuar cópias de dispositivos já criados, clicando no botão Clonar
.
Clicando em SIM, todas as permissões inseridas nas variáveis do dispositivo criado, iram ser vinculadas no dispositivo clone. Vide o manual para clone de dispositivos.
3 - Acesso ao cadastro de variáveis.
Para acesso a tela de cadastro de variáveis acesso o módulo de configurações, vá até o módulo: Configurações > Cadastro > Dispositivo e pesquise pelo dispositivo (medidor) já previamente cadastrado (vide manual de cadastro de variáveis) e clique no ícone ir para variável, conforme imagem abaixo.
