Esta tela exibe as medições atuais de forma clara e organizada, acompanhar em tempo real os dados essenciais da sua operação.
Visualizar medições e status dos equipamentos. O monitoramento contínuo permite a identificação de anomalias e a manutenção preditiva com gráficos históricos para tomar decisões mais rápidas e otimizar a performance da sua planta.

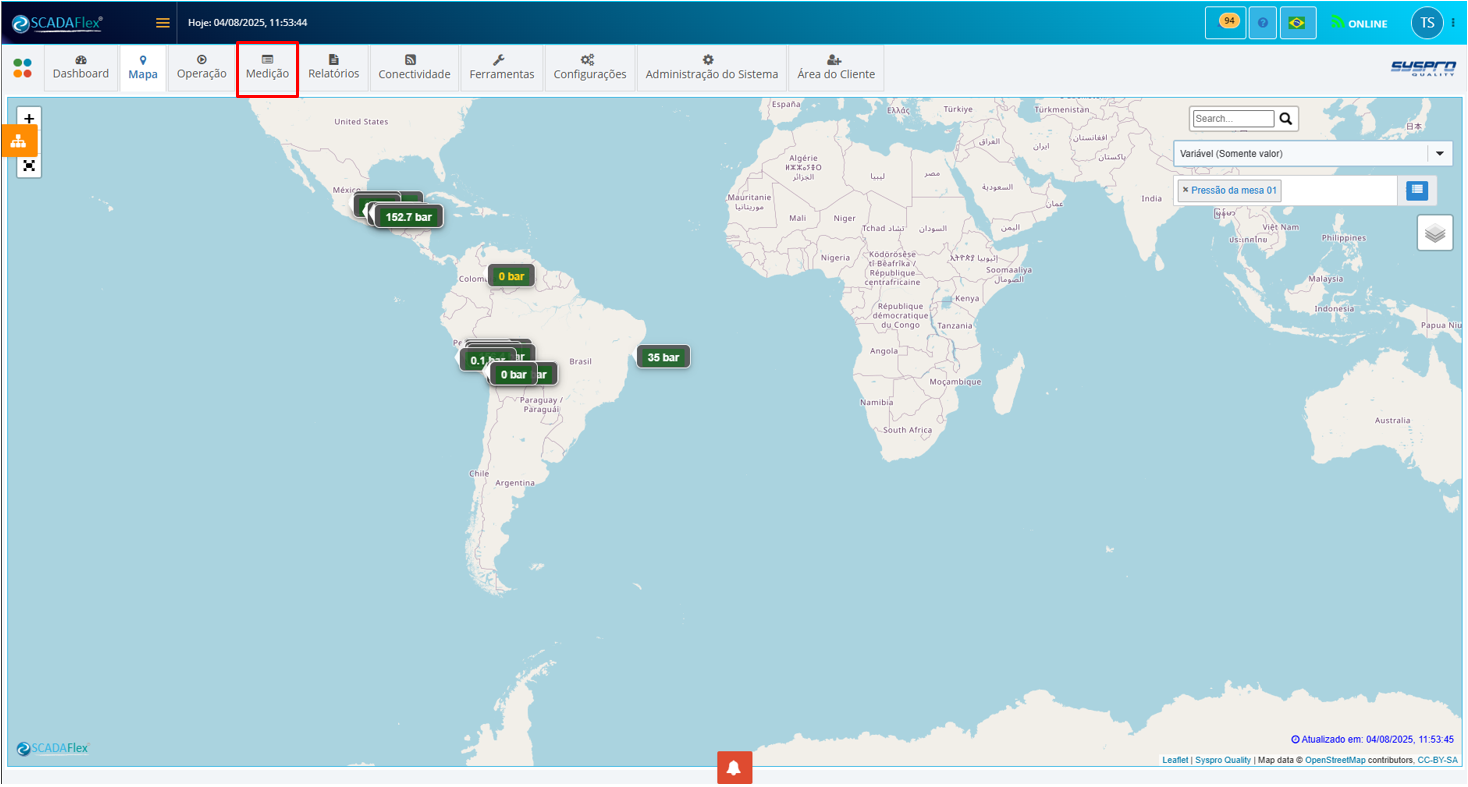

A tela de mediçao é apresentada na parte superior do Scadaflex (iniciando sempre pela do mapa). Clique conforme marcação na figura abaixo para acesso.
Detalhamento dos campos da tela de medição.

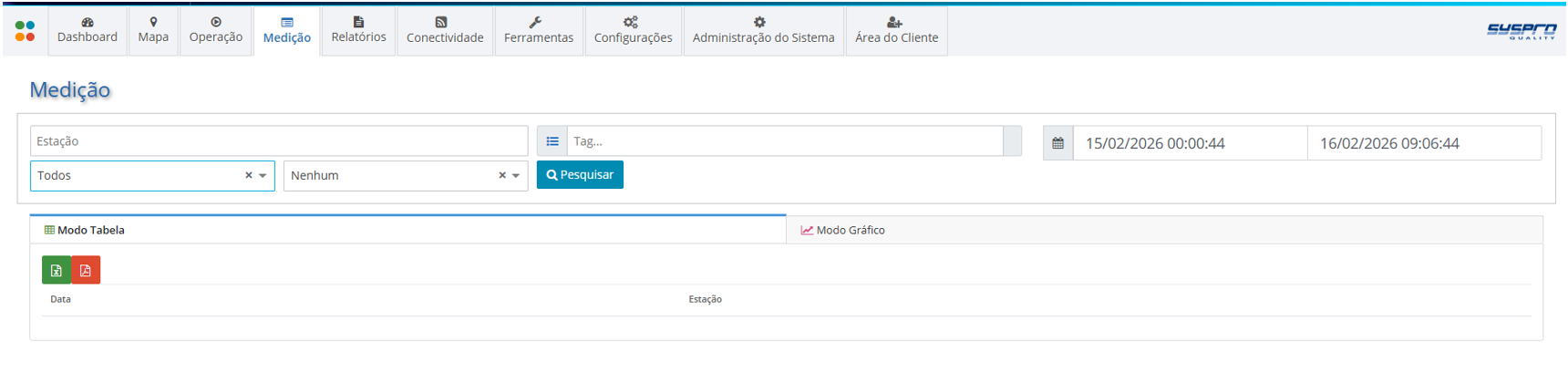

Ao acessar o módulo de medição a tela é apresentada conforme imagem abaixo.

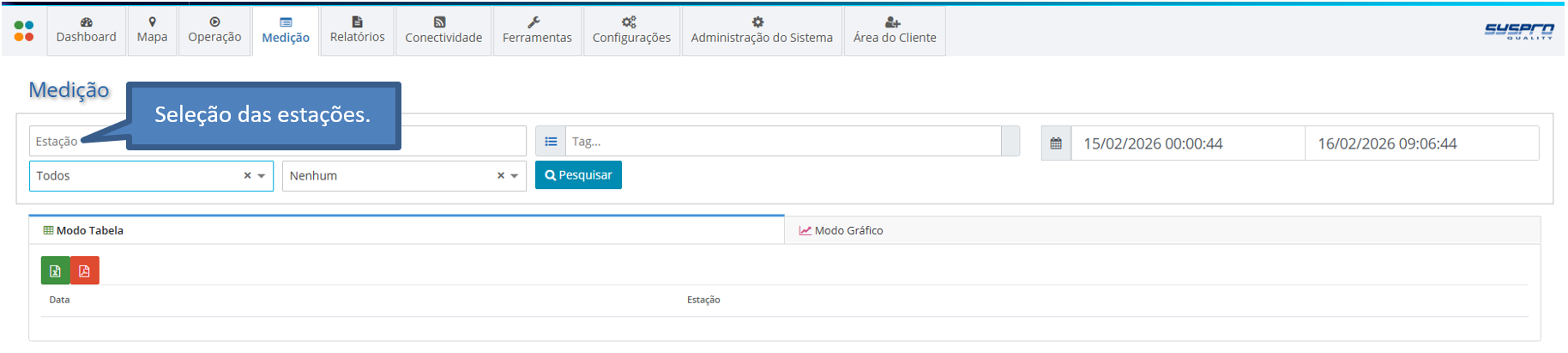

Campo Estação.
É possível a seleção de uma ou mais estações. Basta clicar no campo, selecionar a estação ou só digitar o nome dela, conforme o cadastro efetuado. Abaixo as figuras com suas respectivas apresentações.

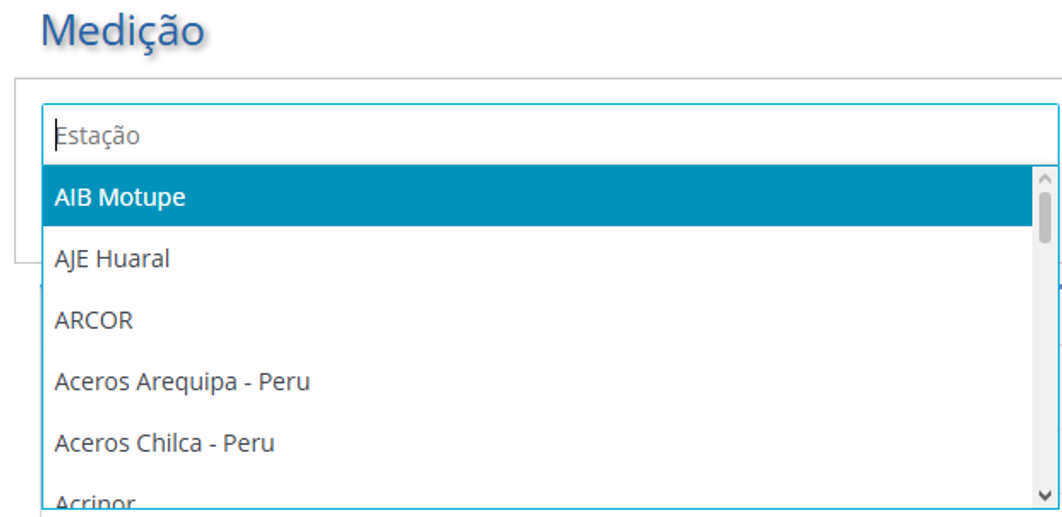

Seleção da estação (combo), rolando a barra de rolagem.

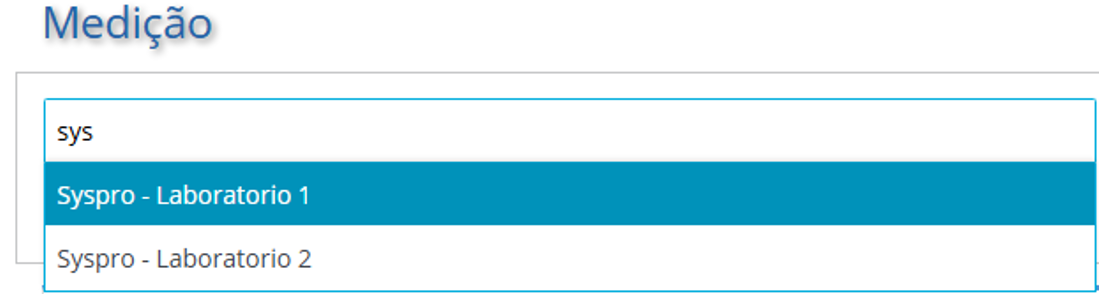

Seleção da estação, efetuando a digitação para pesquisa.

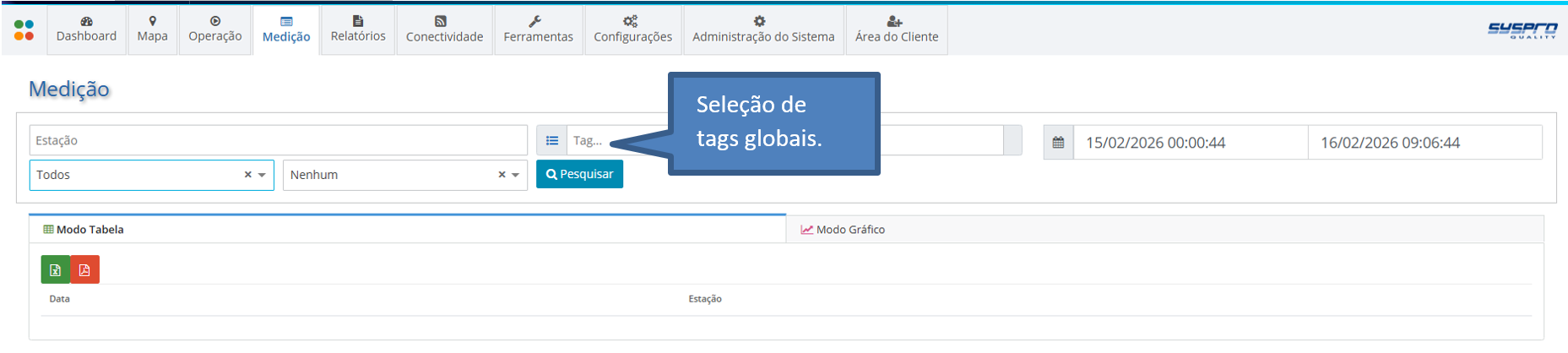

Campo Tag.
É também possível a seleção de várias tags globais. Como no campo de estação, podemos selecionar a tag global, utilizando a barra de rolagem do campo (combo) ou digitando para efetuar a pesquisa.

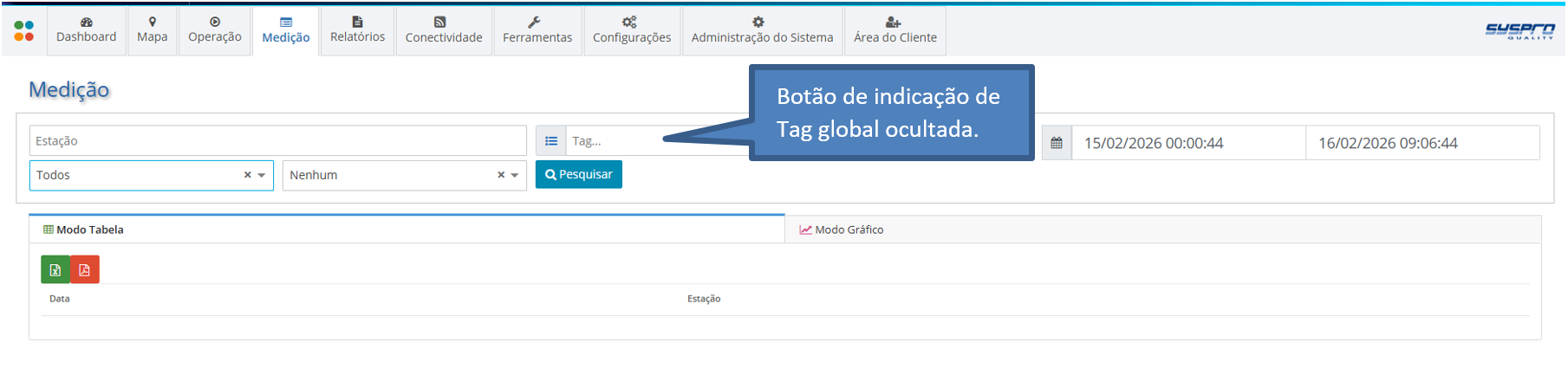

Botão para apresentação de tags globais ocultadas.
Apresentação do botão para apresentação das tags globais sem estarem ocultadas.
Apresentação do botão para apresentação das tags globais ocultadas.
O status de oculto ou não fica no cadastro de variável, vide o manual de cadastro de variável.

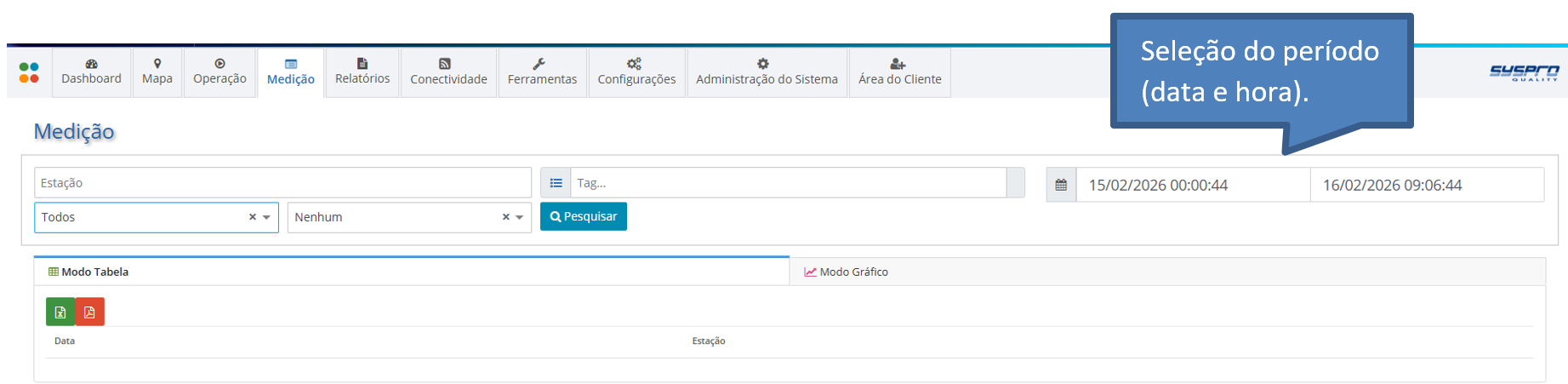

Seleção de período.

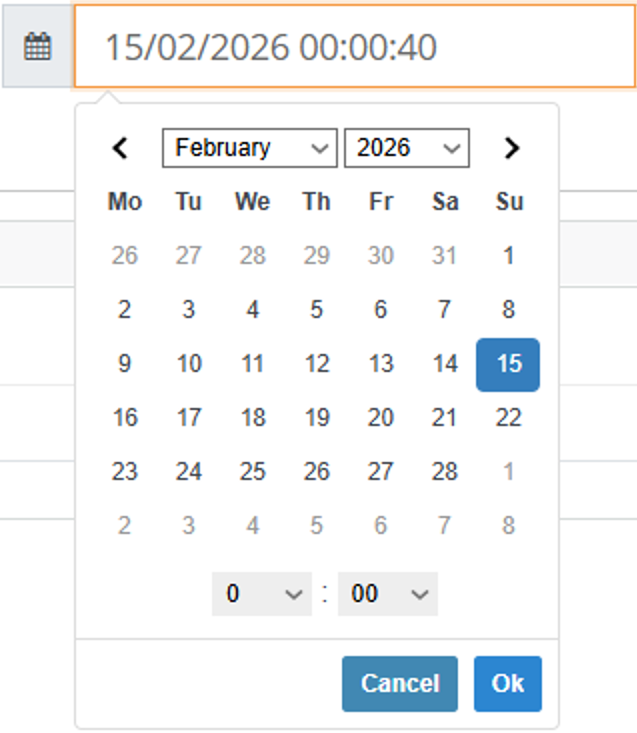

Selecione a data e hora iniciais e finais do período desejado.

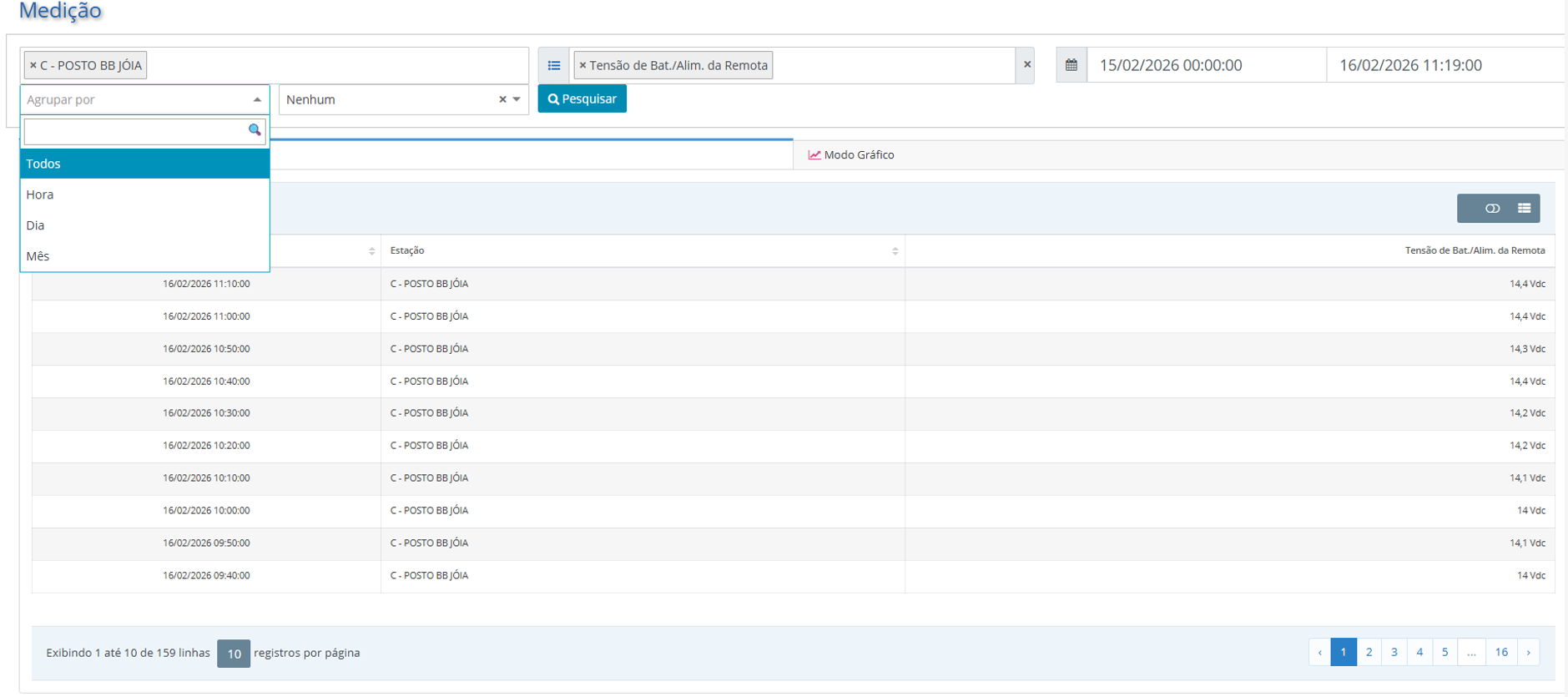

Campos para cálculos.

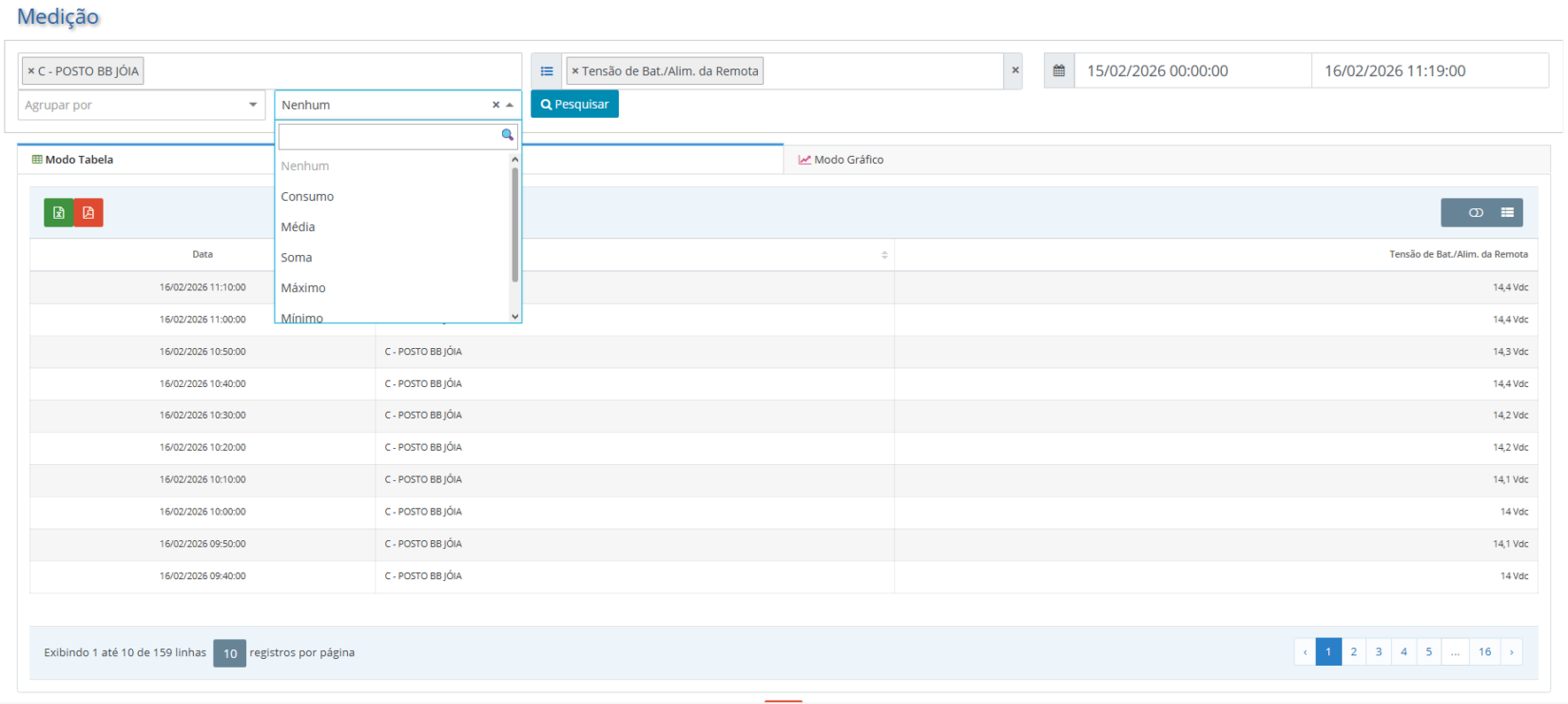

Os campos abaixo, apresentam as funções de consumo, média, mínimo, máximo, para os valores apresentados conforme período selecionado. E o fechamento por dia, hora e mês.

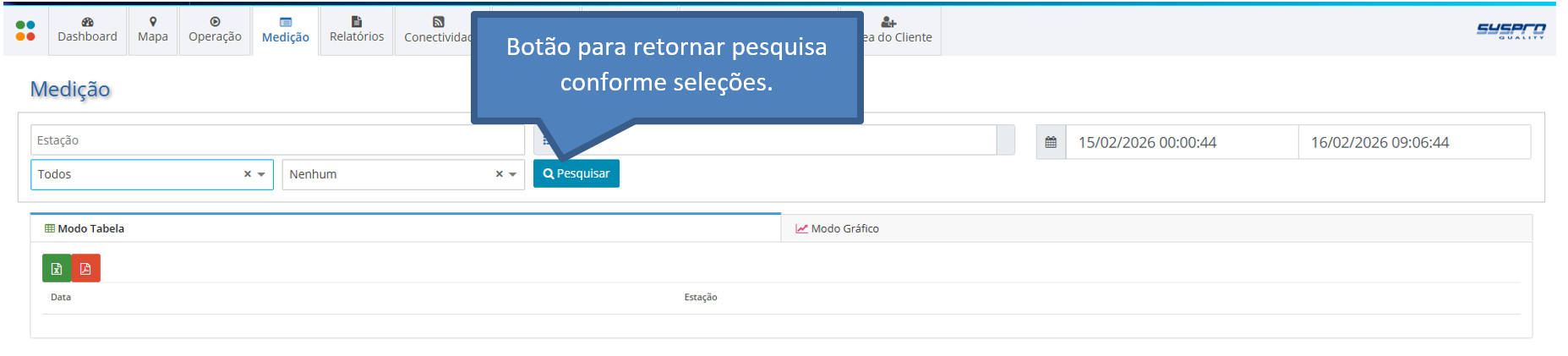

Botão Pesquisar.

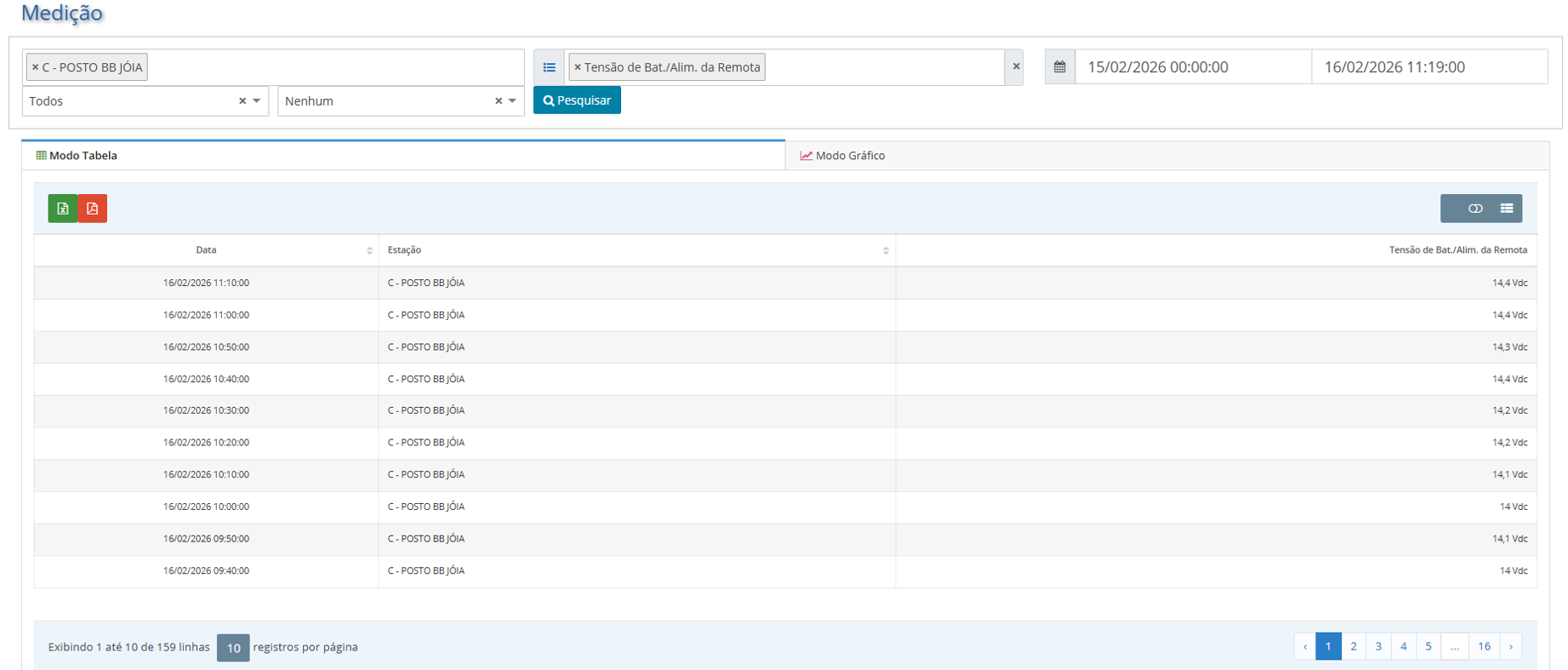

Resultado de uma pesquisa:
Modo Tabela.
No modo Tabela, é possível verificar as leituras efetuadas conforme o tempo de leitura do dispositivo ou da variável, conforme configuração efetuada.

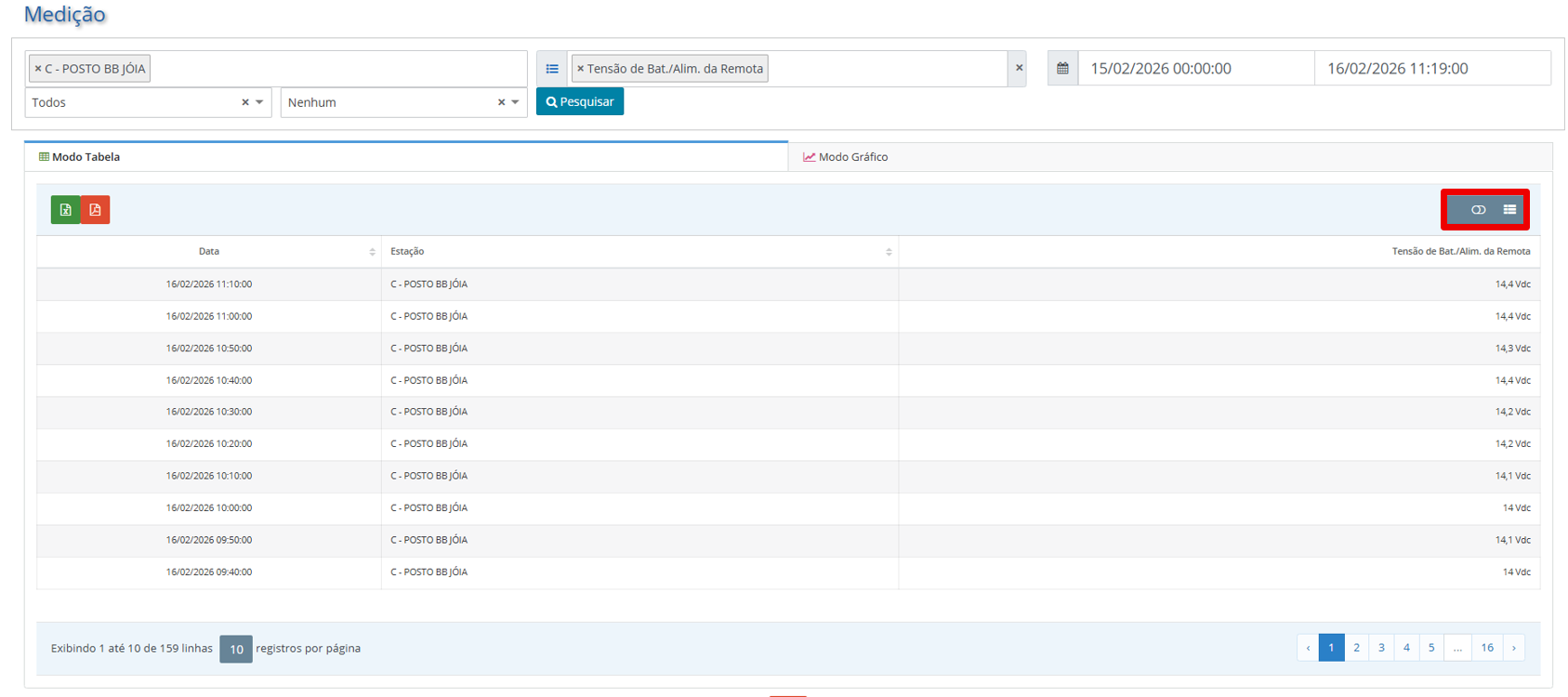

Ainda no modo tabela, veremos as funções dos botões
.

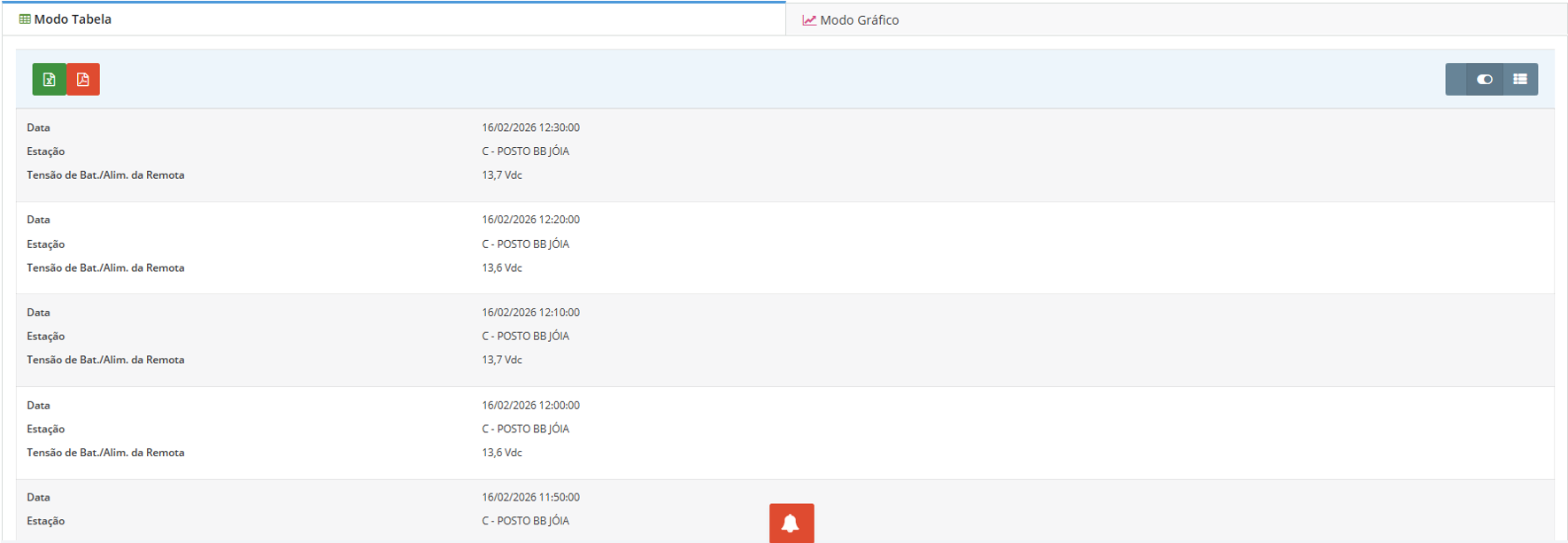

Ao clicar no botão , será agrupado em linha as informações da tela de medição no modo tabela. Após o clique, o botão será apresentado dessa forma (habilitado)
. Abaixo a apresentação do modo tabela:

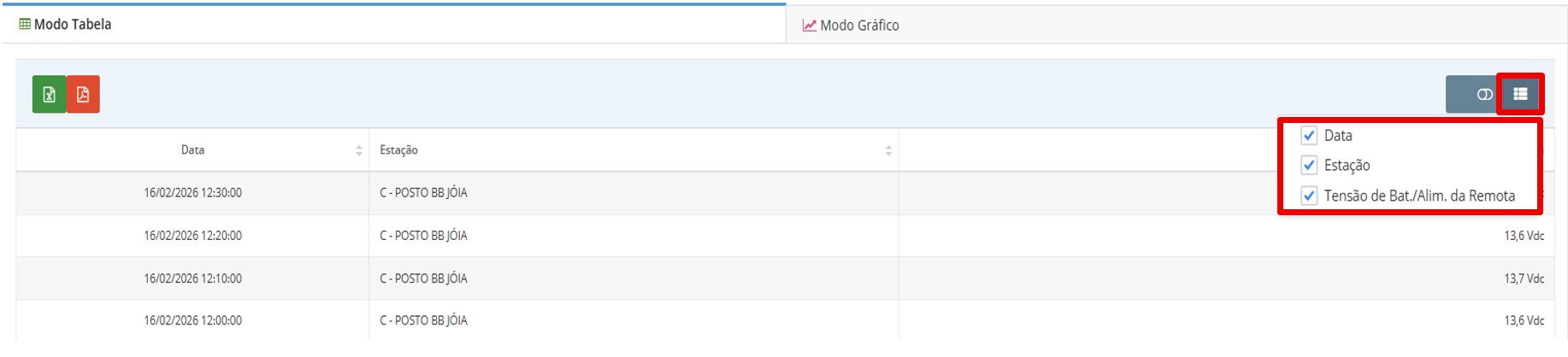

Agora, o botão
, faz com que sejam selecionadas as colunas que podem ser ou não apresentadas no modo tabela.

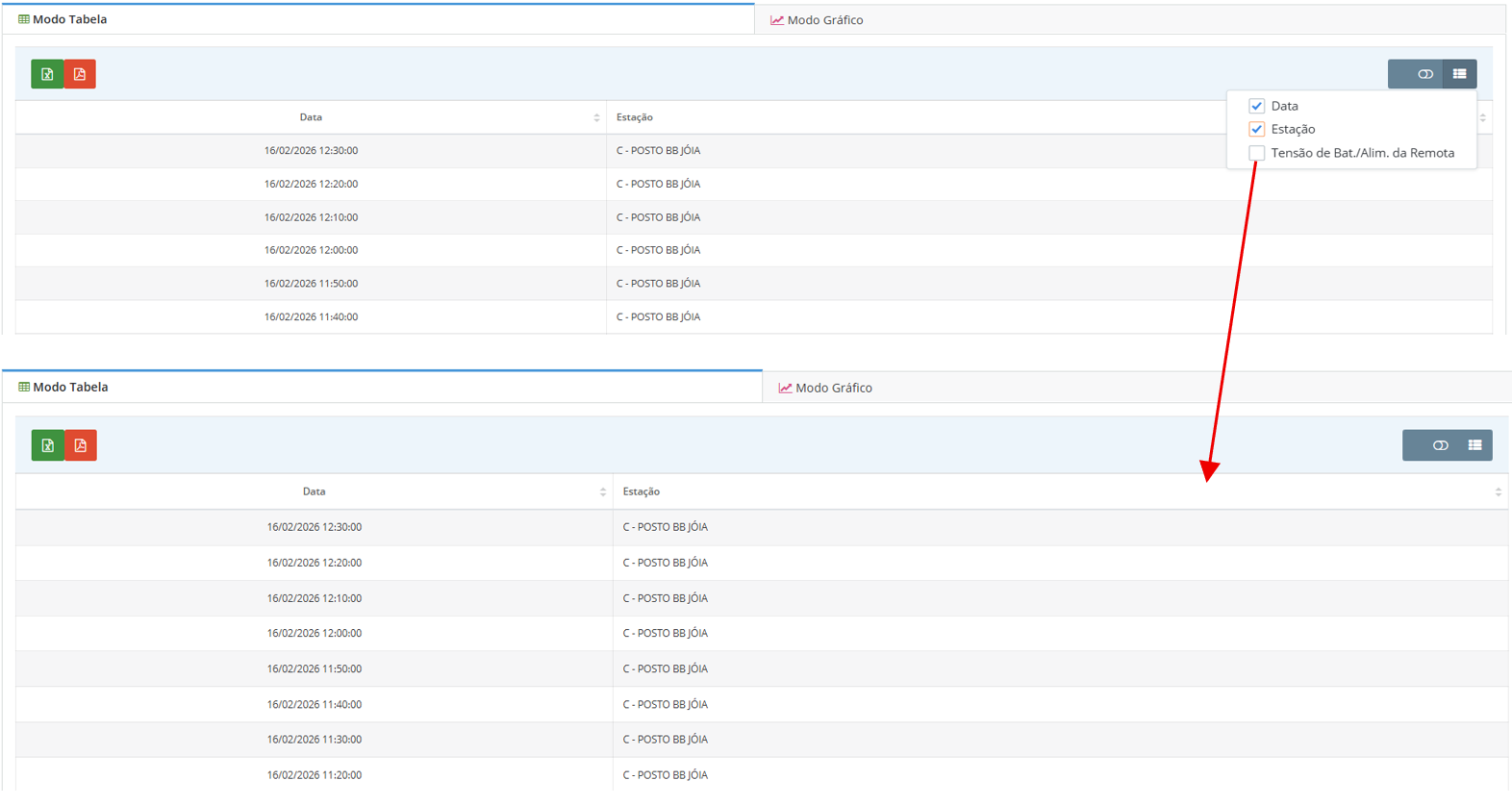

Exemplo de não apresentação da coluna variável:

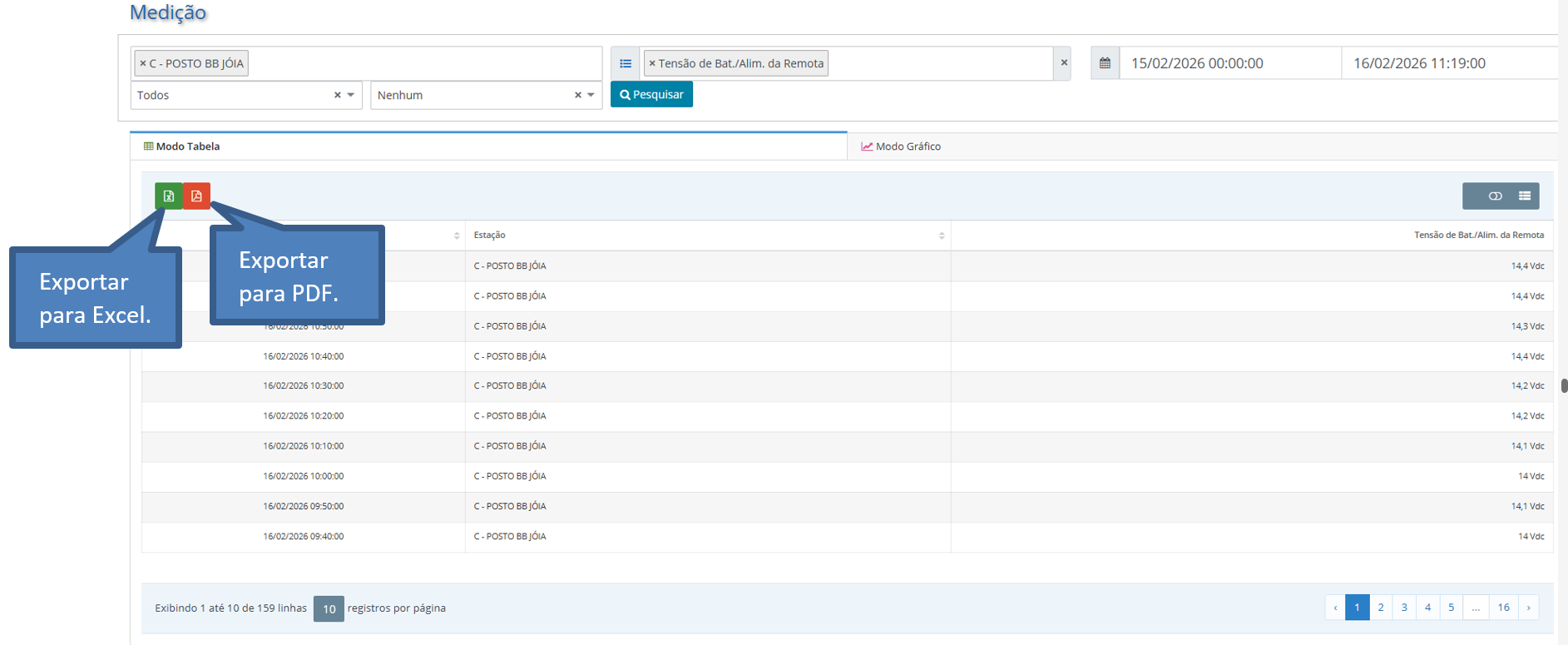

Para exportar o resultado da pesquisa feita na tela de Medição para Excel ou PDF, através dos ícones
.
Ao clicar nos ícones, o navegador da internet vai apresentar uma mensagem sobre o download. Os arquivos estarão na pasta downloads do seu computador.
Modo Gráfico.
No modo gráfico, podemos ter uma visualização gráfica das leituras do dispositivo e voltada para análises.
Detalhamento do modo gráfico, escalas.

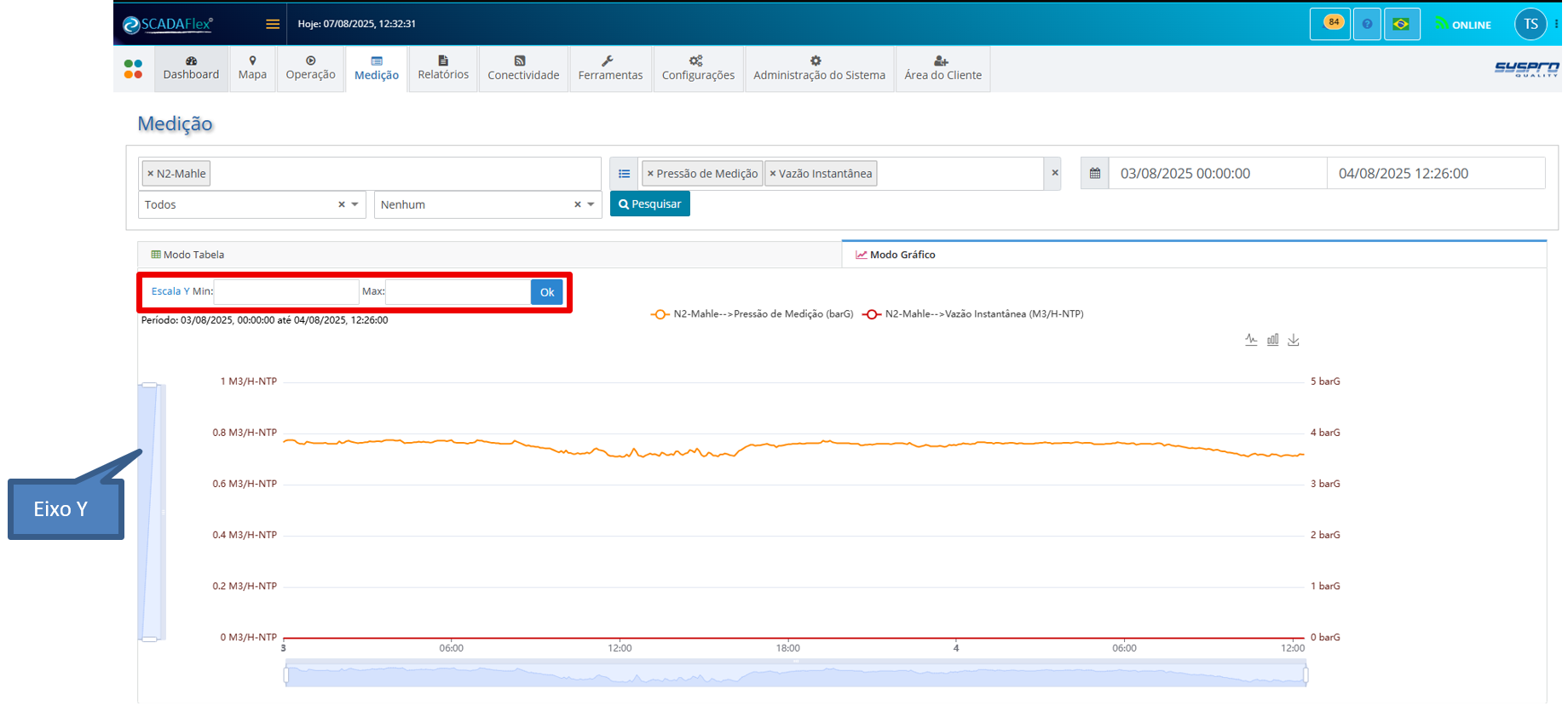

O campo Escala Y, define o valor mínimo e máximo do eixo Y do gráfico. Exemplo:

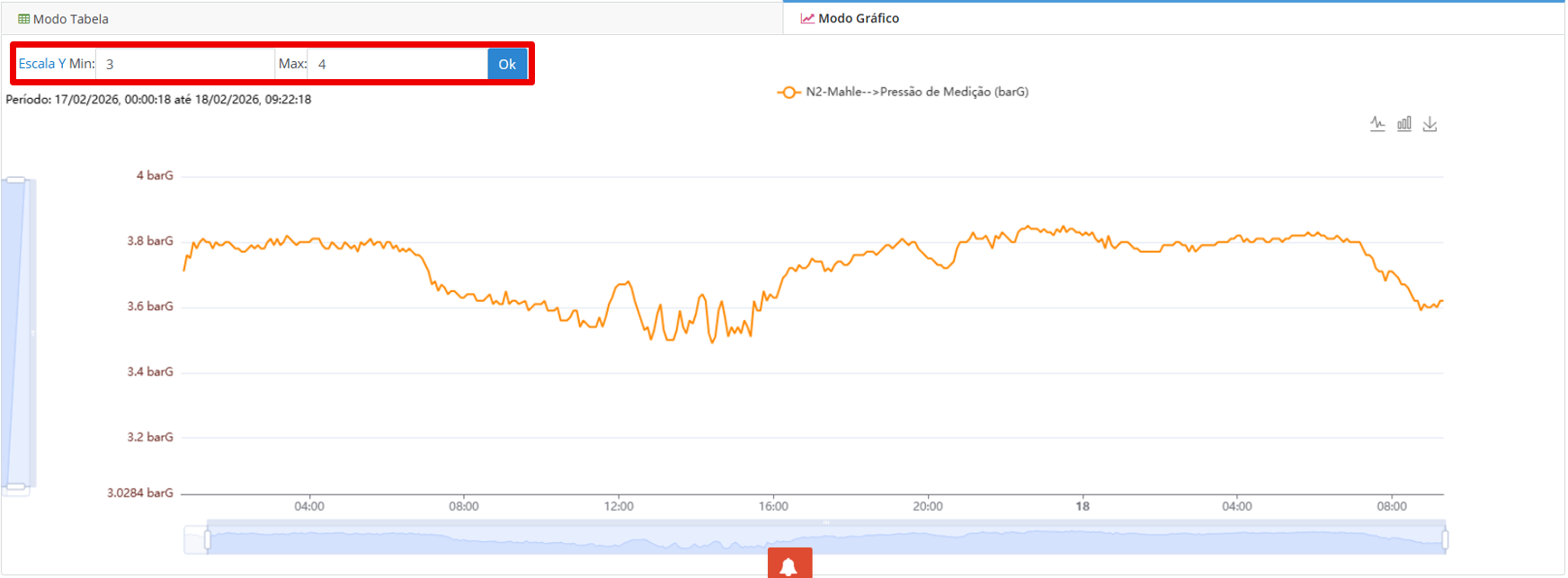

Basta inserir o valor mínimo e máximo nos campos, podem ser inseridos números inteiros ou decimais. No caso de números decimais, insira com ponto ou vírgula conforme exemplo abaixo:

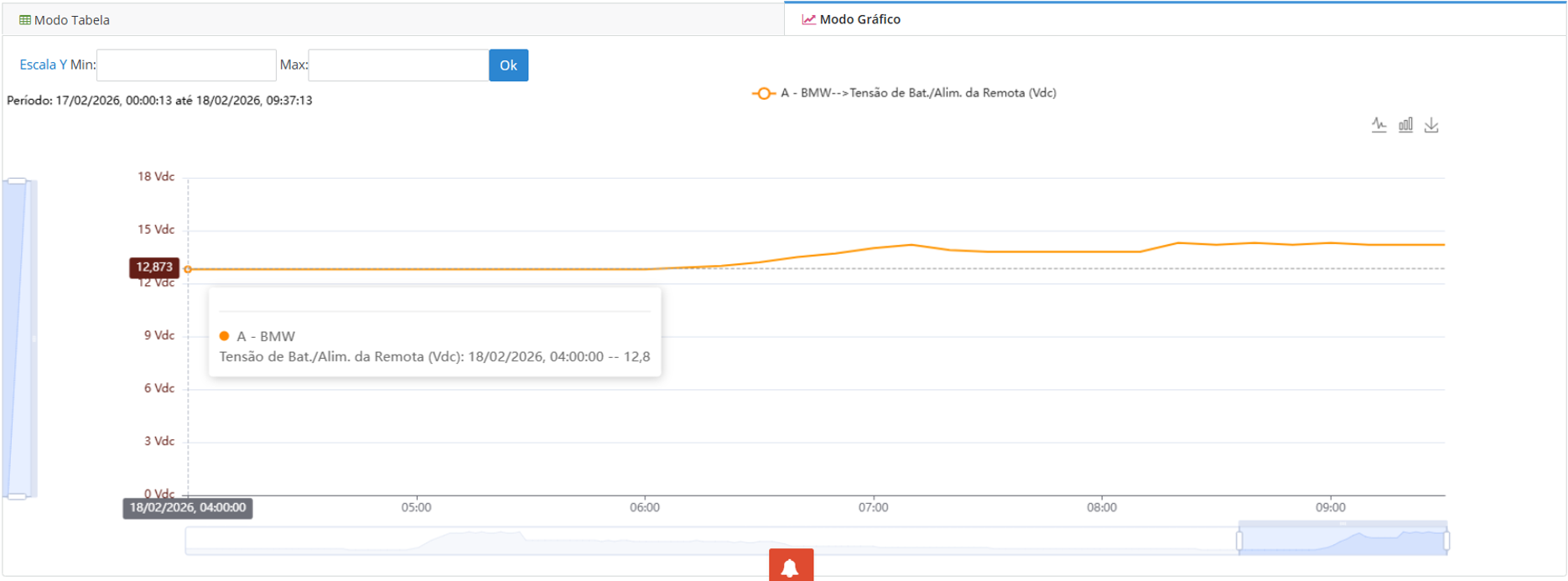

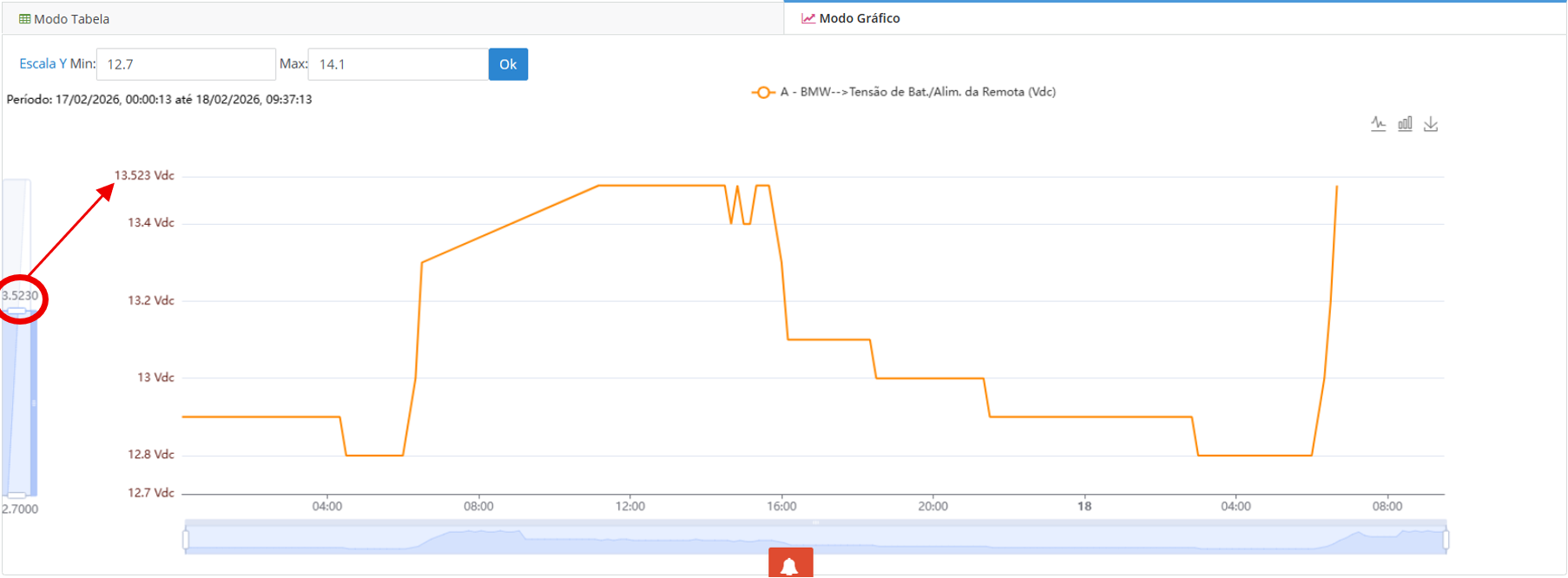

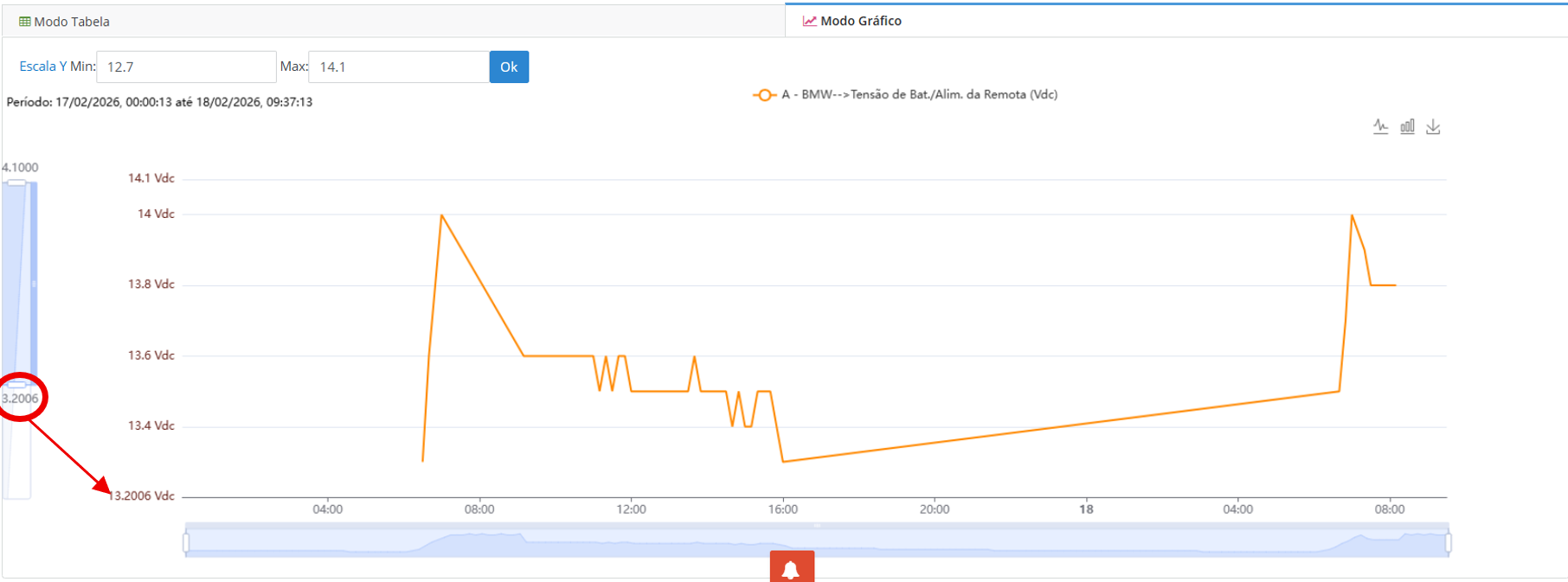

É possível definir manualmente a escala do eixo Y, clicando e arrastando a barra.

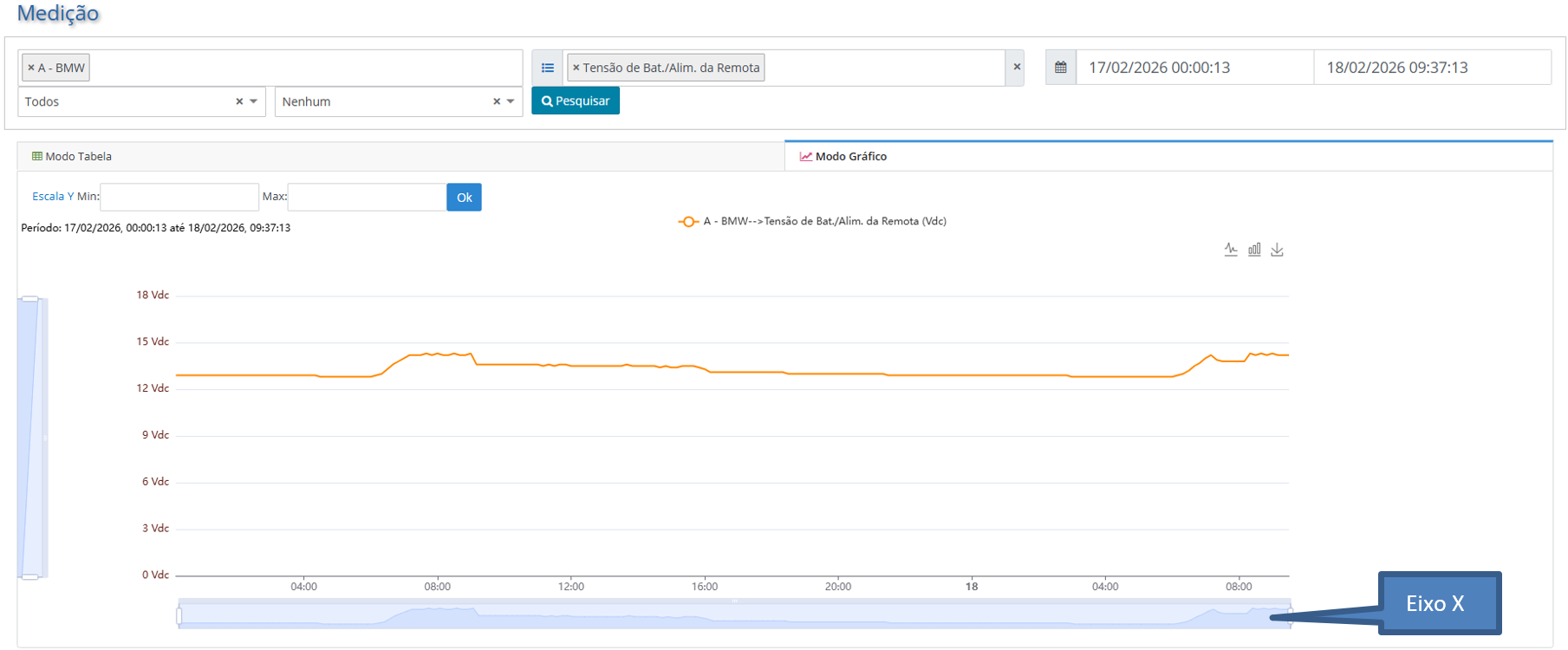

Também é possível o movimento do eixo X.

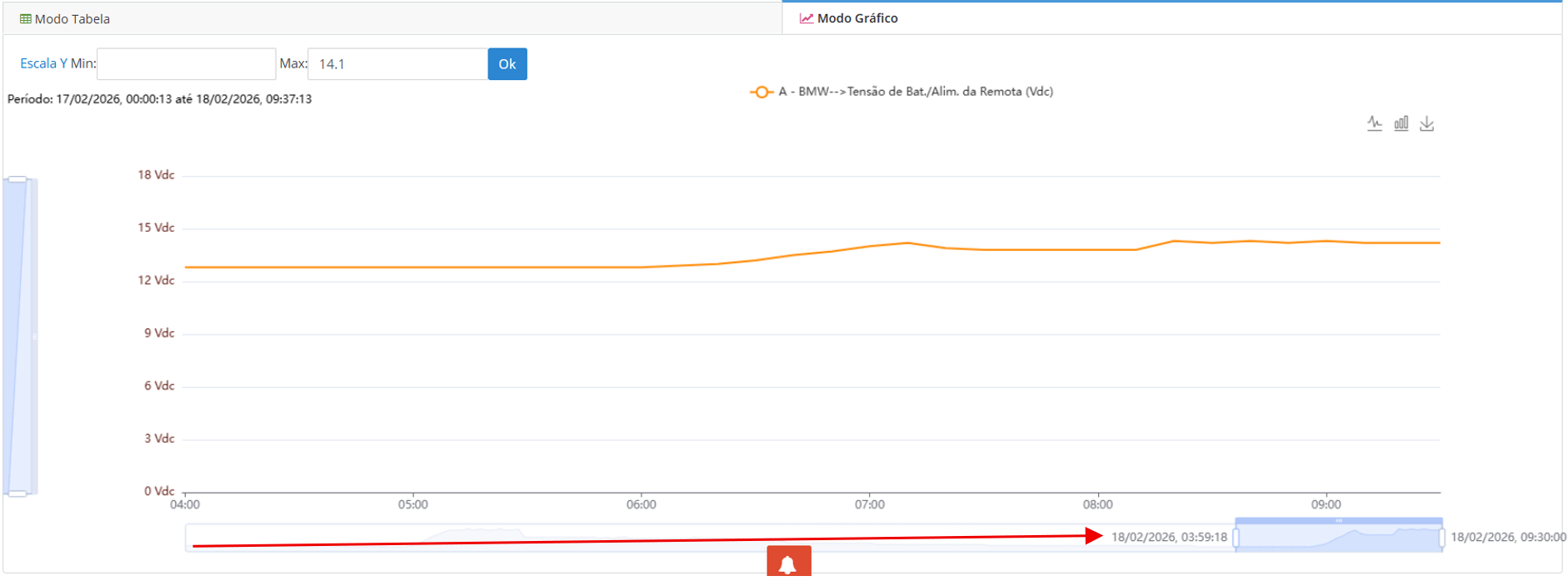

Na barra o eixo X, iremos manualmente selecionar um intervalo de tempo dentro do período selecionado. Geralmente usado como foco em uma análise.

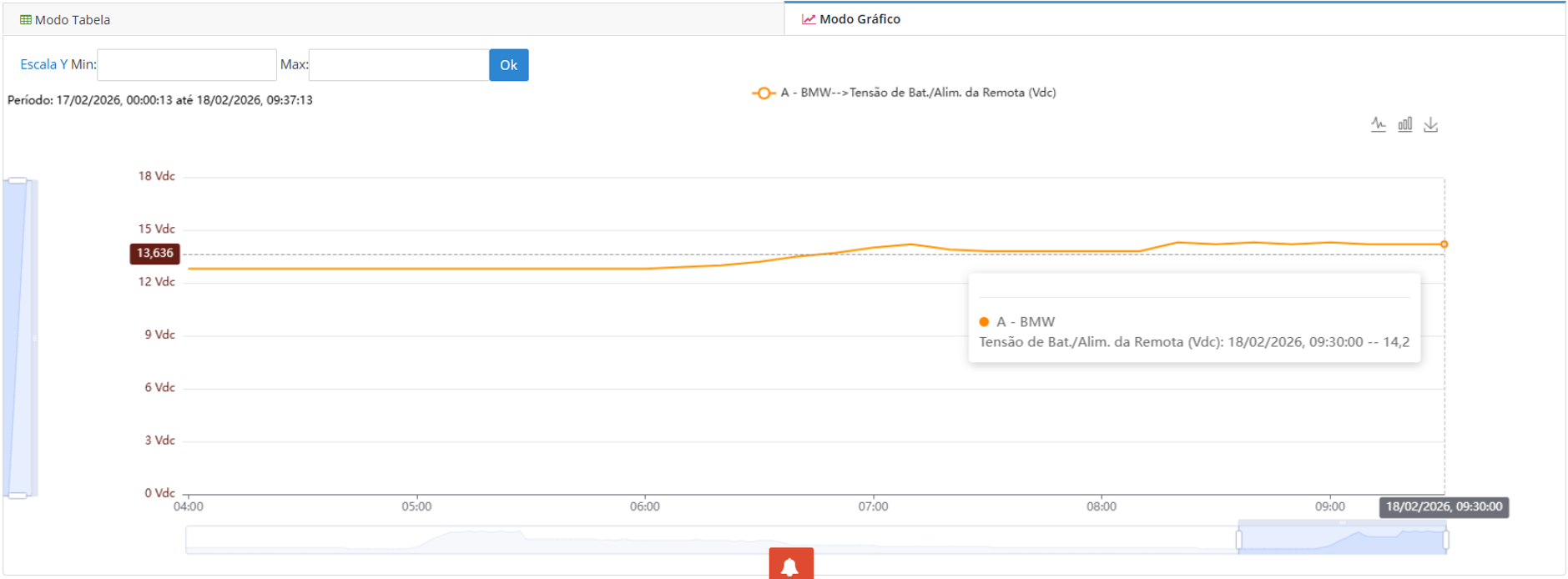

Abaixo a demonstração do gráfico, pós seleção do intervalo de tempo na barra do eixo X.

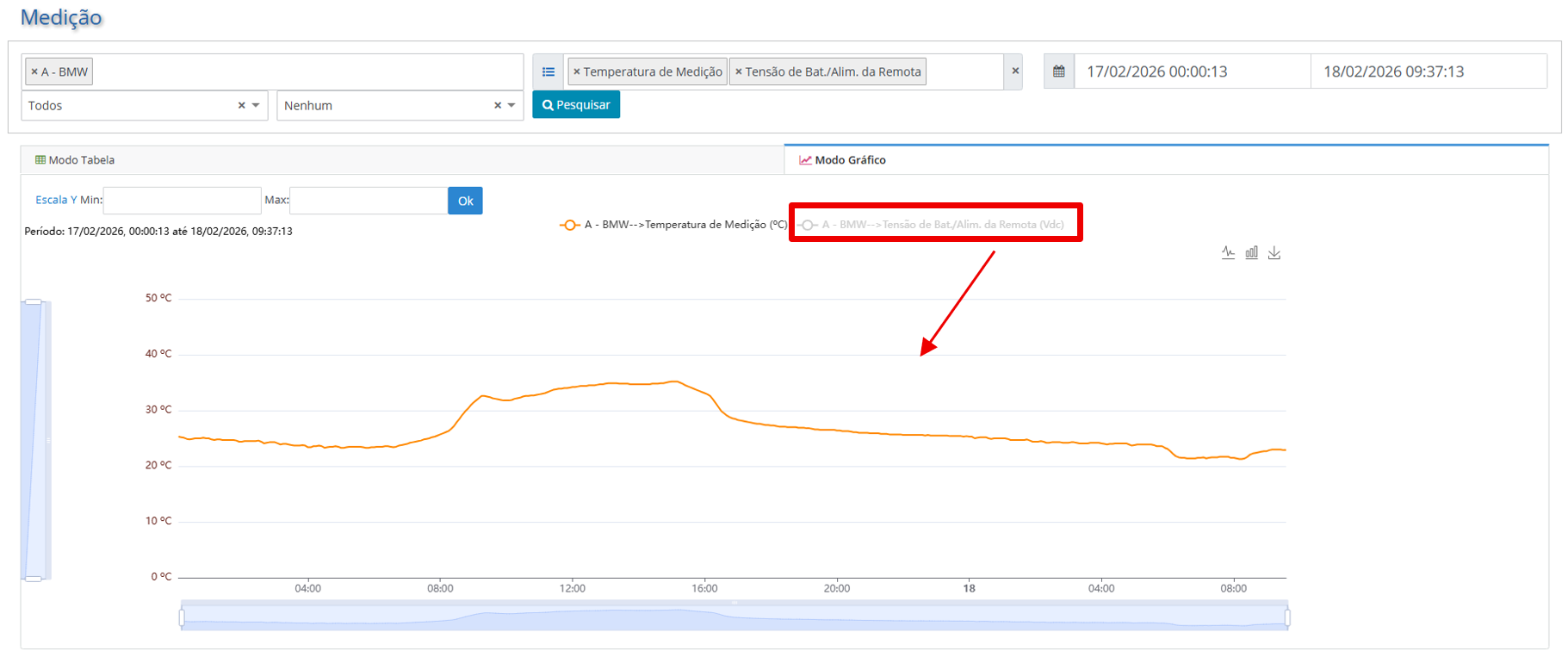

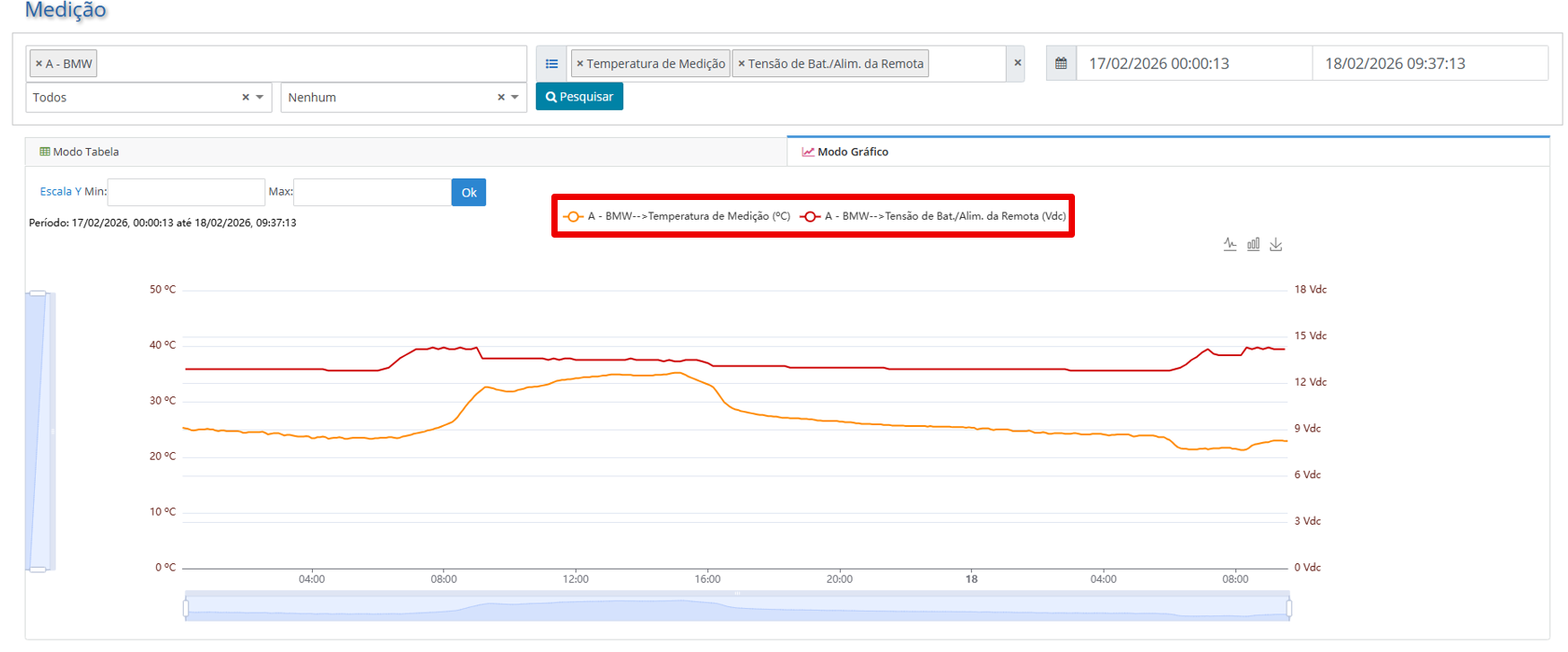

É possível desmarcar a apresentação da tag global (variável), dentro do gráfico, clicando nela.

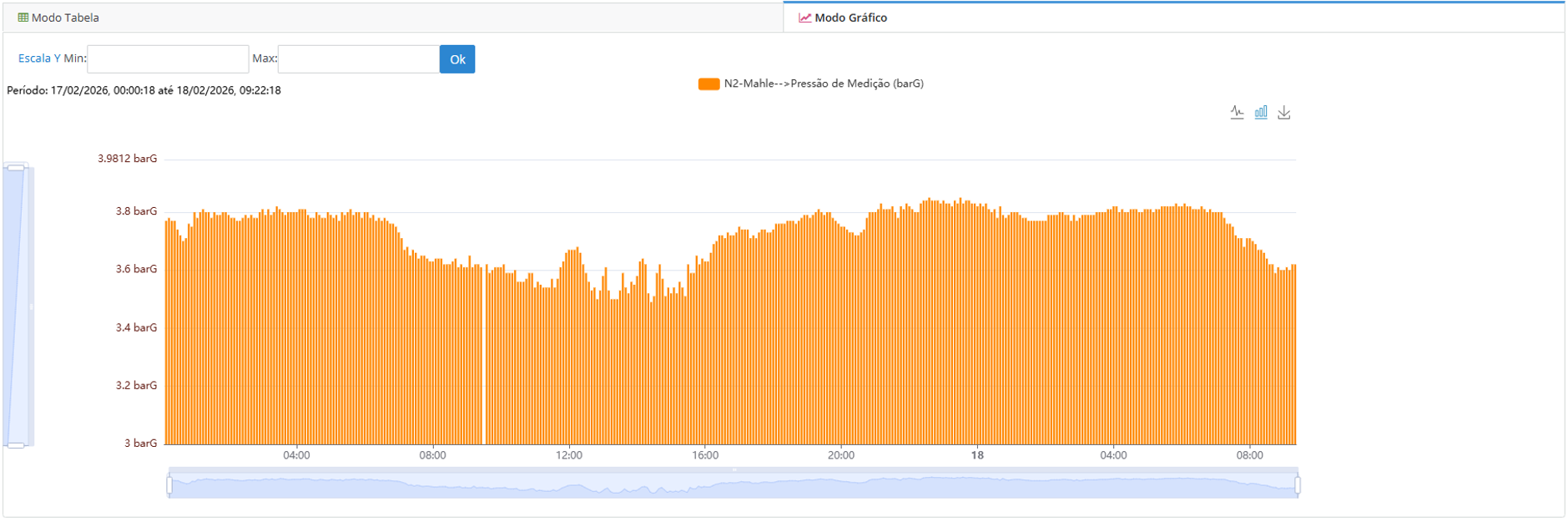

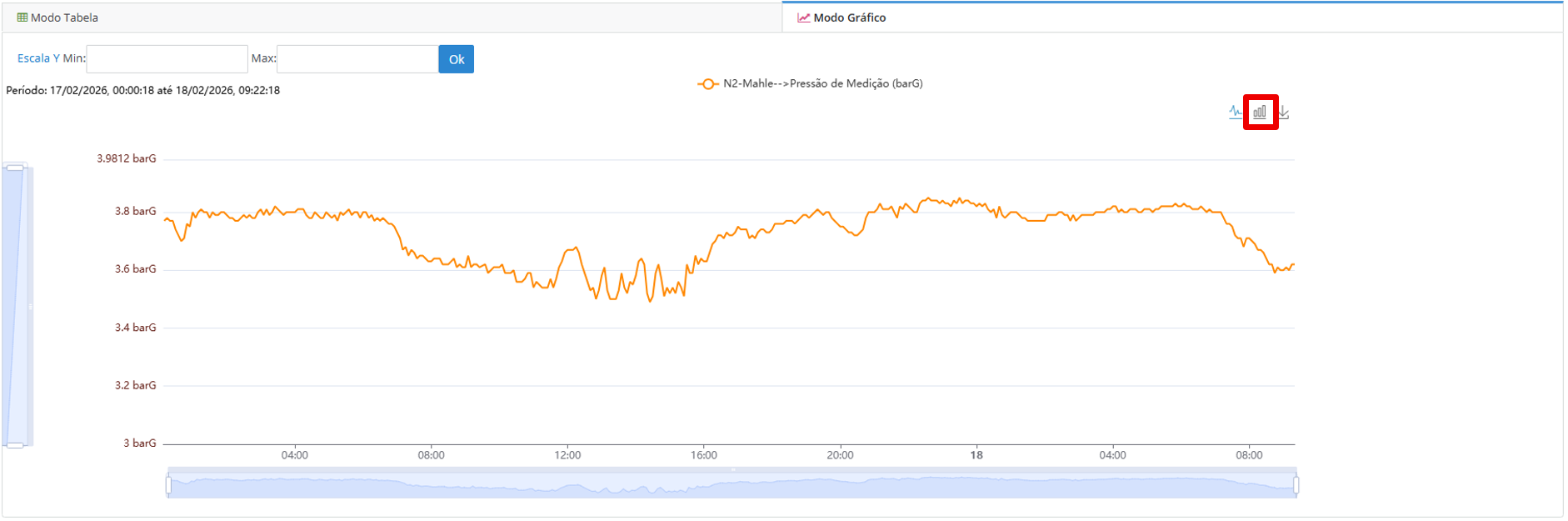

O gráfico pode também ser plotado em modo de barras, basta clicar no ícone
.
Por padrão, o gráfico é plotado em modo linha
.
E através do botão Save
, é possível o download do gráfico plotado.
