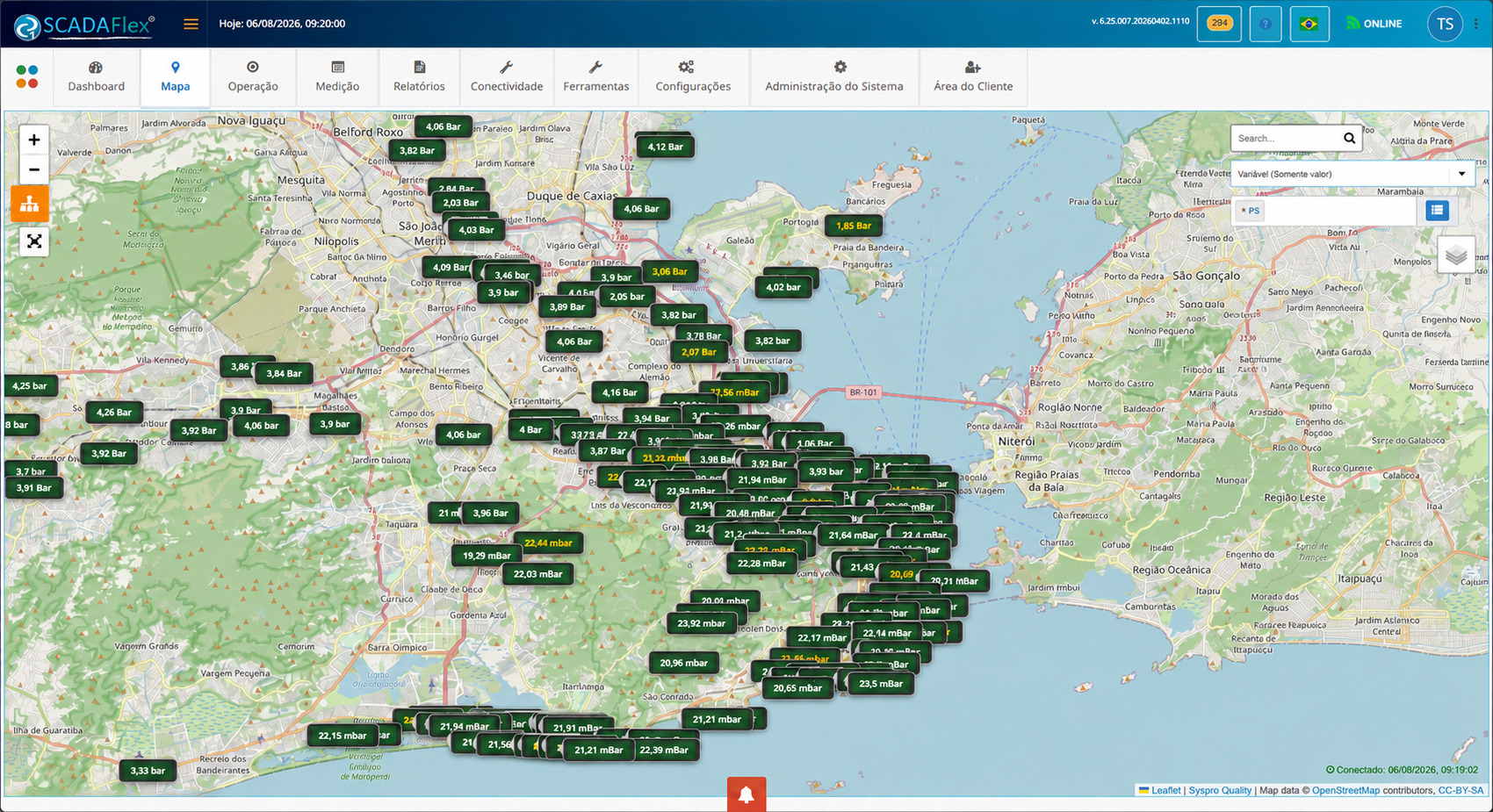

A tela de Mapa do SCADAFlex fornece uma visão geográfica e centralizada dos ativos monitorados pelo sistema, permitindo acompanhar, em tempo real, a localização e o estado operacional de unidades, equipamentos e instalações distribuídas em campo.
Por meio dessa interface, o operador pode identificar rapidamente a posição dos ativos, visualizar informações operacionais, reconhecer ocorrências e acessar diretamente as telas de supervisão correspondentes.
Os elementos exibidos no mapa utilizam indicadores visuais para representar condições de operação, alarmes, falhas de comunicação e demais estados configurados no sistema.
Detalhamento da tela.
Agora, veremos as funcionalidades empregados no Mapa, iniciando da esquerda para direita.
Árvore de agrupamentos.

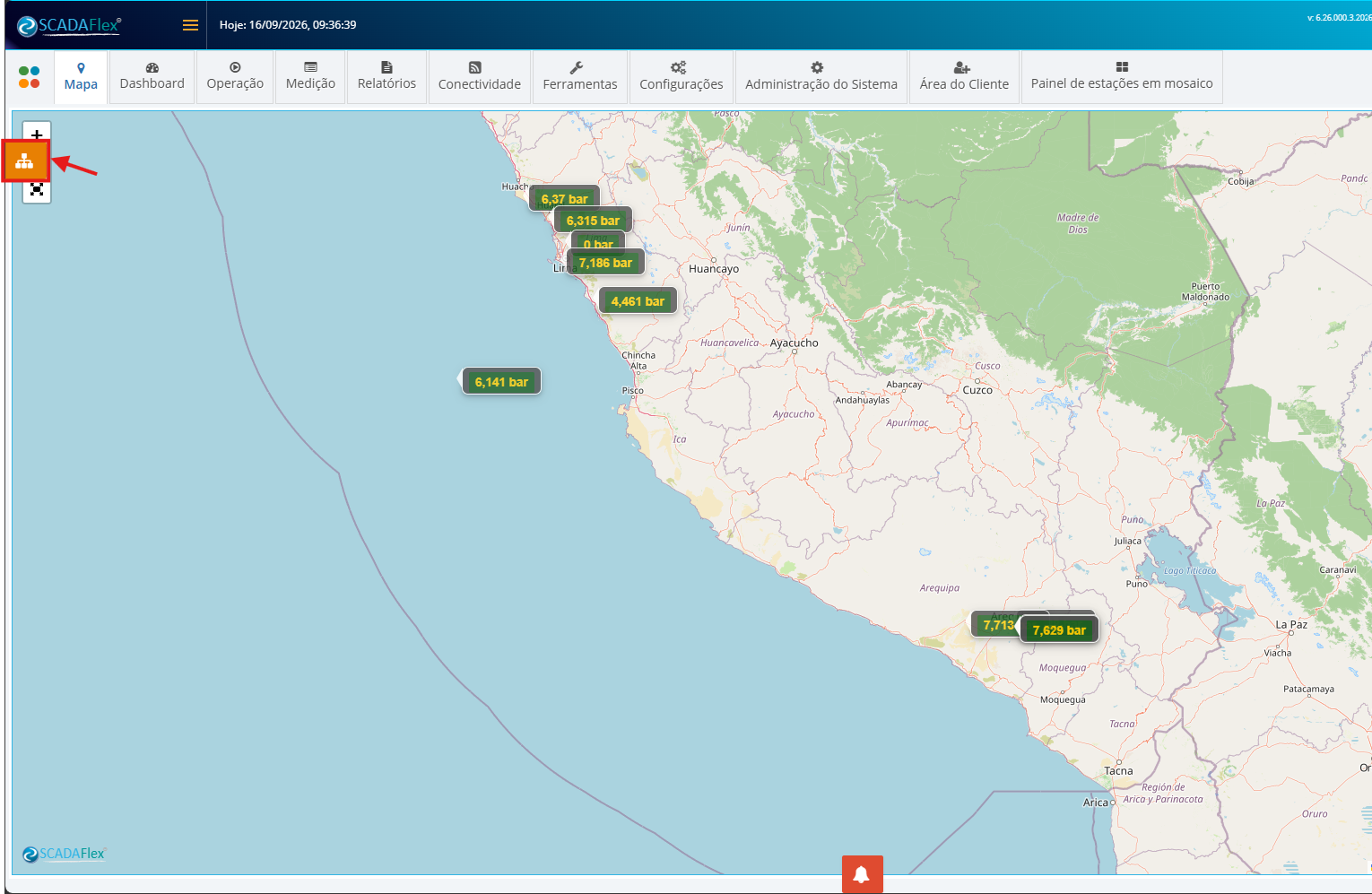

Ao clicar no ícone de acesso aos agrupamentos, será aberta a cortina com sua apresentação, conforme as permissões do usuário.
Para seleção das estações no mapa por agrupamento específico, basta desmarcar o checkbox (caixa) a frente do agrupamento.
Dentro do mesmo agrupamento, é possível selecionar uma ou mais estações para apresentação no mapa.
Estações no mapa (balões).
Os balões das estações podem apresentar uma série de informações, tais como: Ultima leitura da variável, com data e hora, intervalo do tempo de leitura, condições de alarme e conexão do modem da estação.
Condição de Alarme:
O balão acima indica que na estação existe uma variável em condição de alarme, conforme as configurações de alarme efetuada. No balão temos o ícone indicativo de atenção e a cor de fundo do valor lido em vermelho, fonte em branco.
Condição Normal/Modem conectado:
Acima a indicação da estação em estado normal (sem alarmes). No balão, com a cor de fundo do valor lido em verde, fonte em branco.
Condição de desconexão do modem da estação:
A indicação de desconexão do modem com a cor de fundo do último valor lido em fonte em amarelo.
Pesquisa de estação.

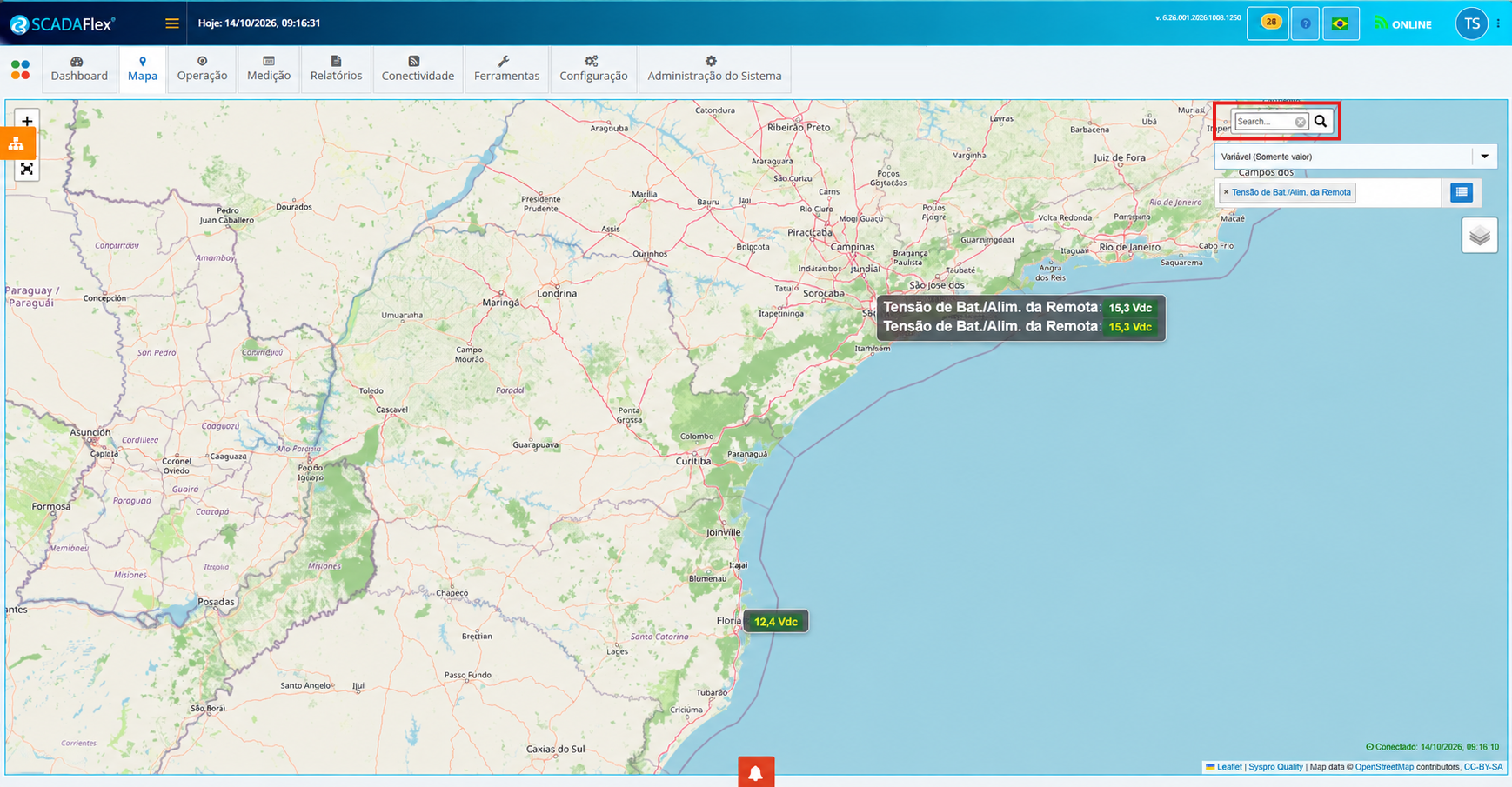

O campo de pesquisa agiliza a localização da estação desejada, para dar foco na visualização unitária das estações.

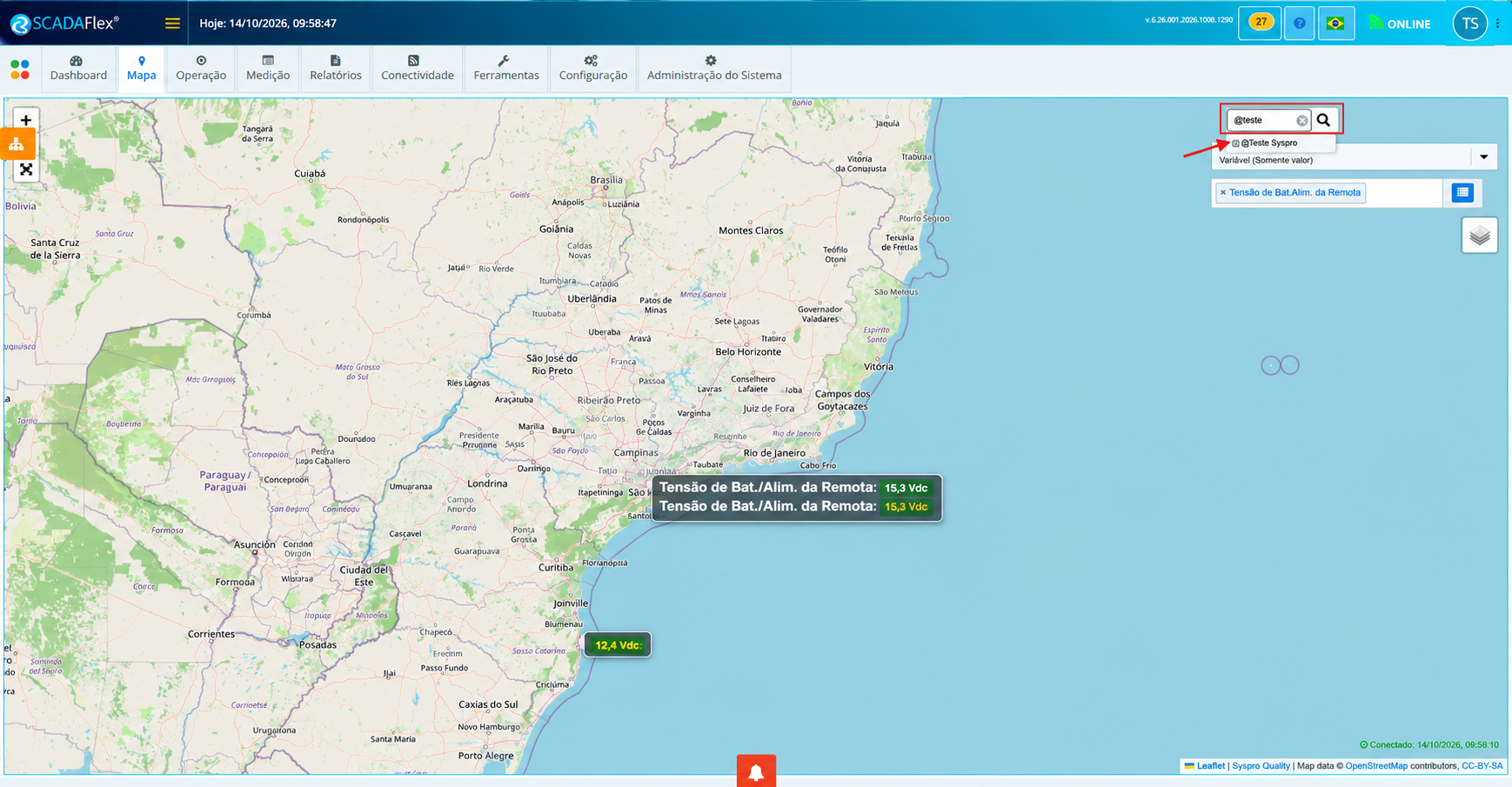

No campo pesquisar, basta inserir o nome da estação desejada, e o campo irá retornar conforme imagem abaixo.
Ao selecionar a estação pesquisada, clicando no nome da estação apresentada no campo pesquisar. será apresentada a estação no mapa, conforme abaixo.

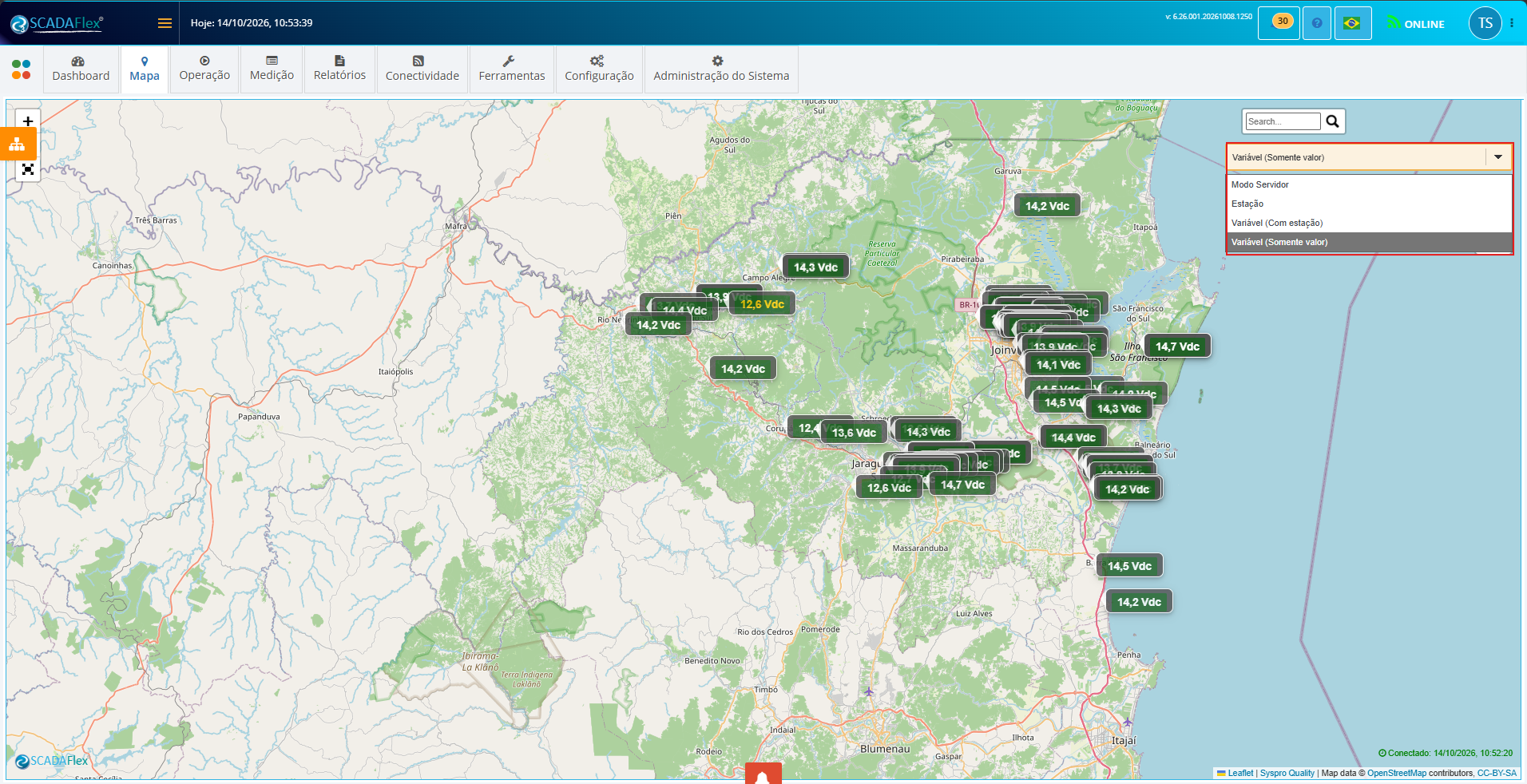

Modos de visualização das estações.
No mapa do SCADAFlex, é possível alterar a apresentação dos balões das estações. São eles:
Modo servidor: Apresenta em qual servidor a estação (através do modem) está conectada. Em verde, a estação está conectada e em vermelho, desconectada.
Estação: Apresenta somente o nome da estação no mapa.
Conectada:
e desconectada:
.
Variável (com estação): Apresenta o valor lido da variável e o nome da estação.
Variável (somente valor): Apresenta somente o valor lido da variável.
Apresentação de tag global.
No mapa é possível alterar a tag global a ser apresentada no mapa, também podemos escolher mais de uma tag global.
Para alterar a tag global, basta clicar no “x” do lado esquerdo da tag.
Pós isso, basta selecionar a nova tag global na lista.
Agora, para selecionar mais de uma tag global, basta selecionar a tag desejada ou digitar a descrição da tag para localizar.
Ao selecionar duas ou mais tags globais, o mapa apresentará da forma abaixo.
