1 - Objetivo
Descrever o cadastro de modems no Sistema Scadaflex. Por meio deste cadastro, você poderá registrar o modem que pode estar interligado com os dispositivos de campo.
2 - Acesso ao cadastro de modems.

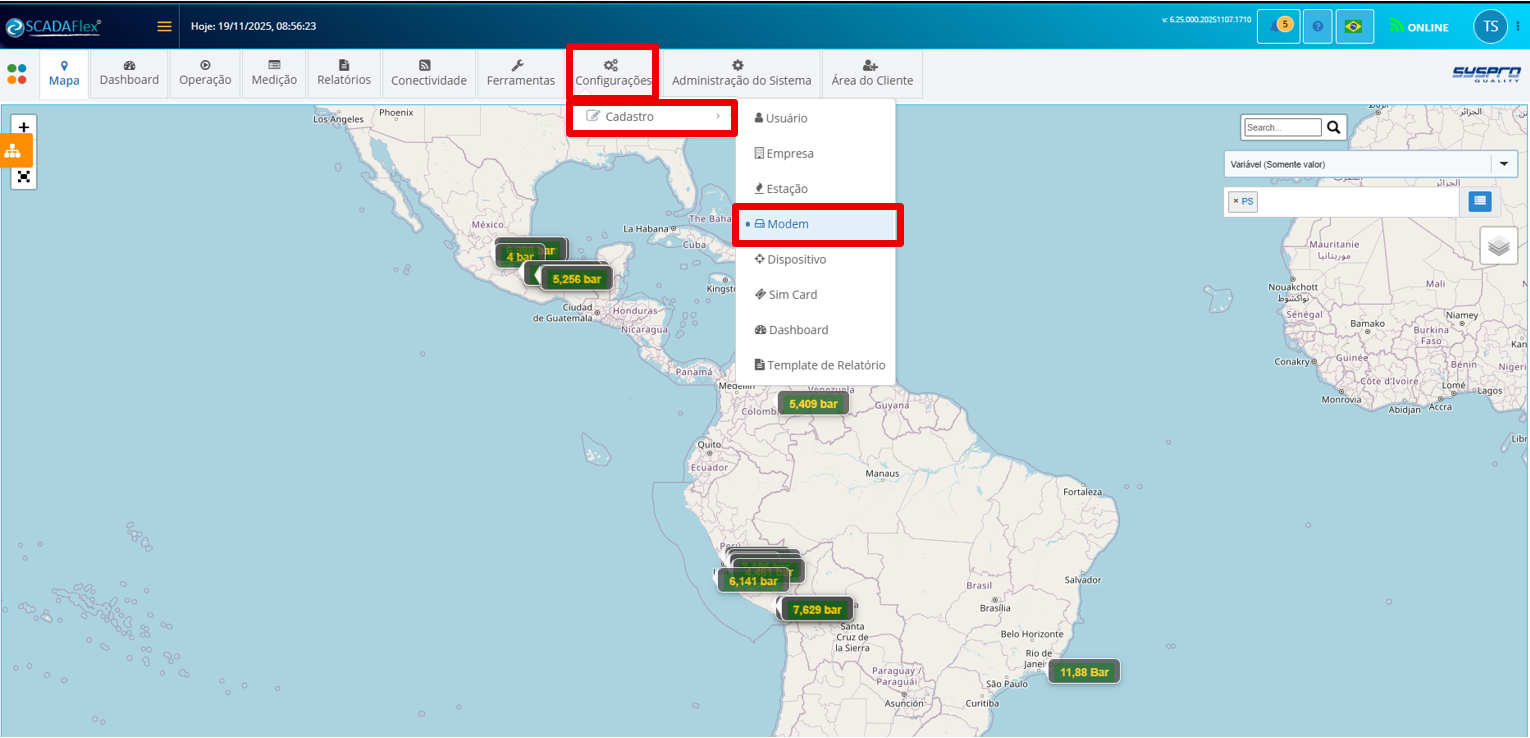

Para acesso a tela de cadastro de modems, vá até o módulo: Configurações > Cadastro > Modem.

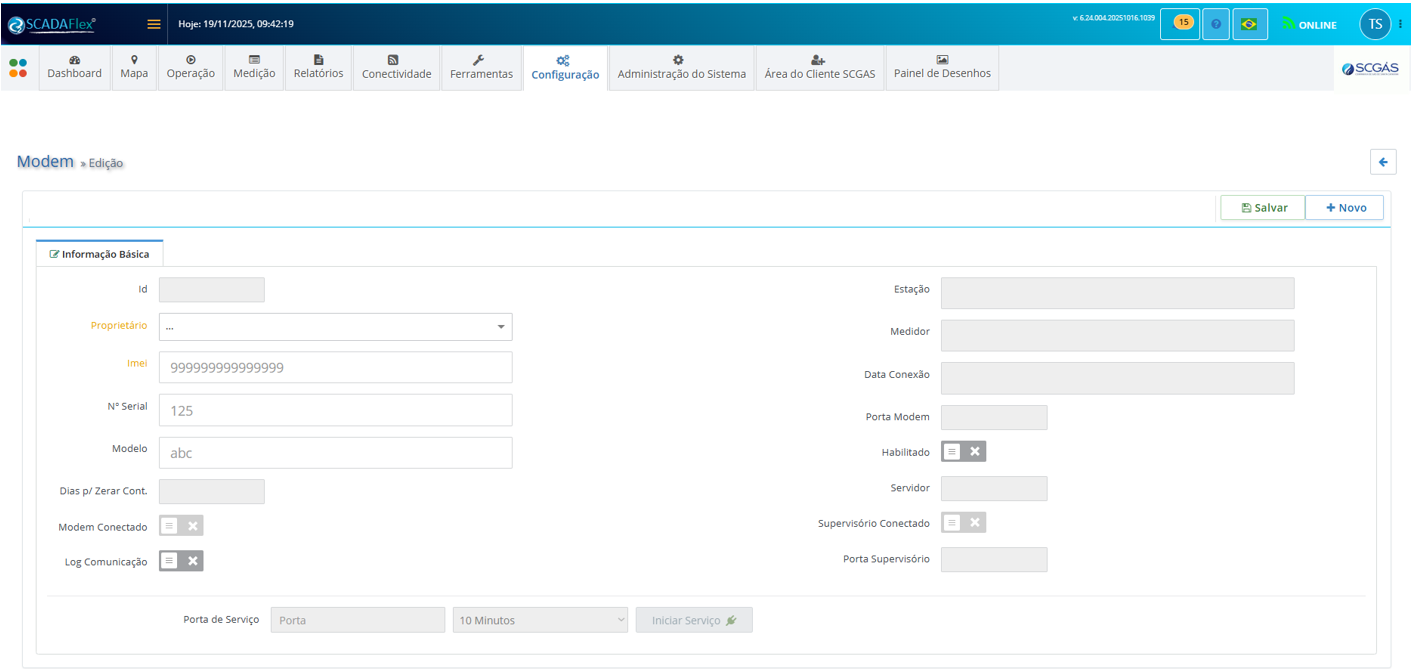

A tela de cadastro de modem será apresentada conforme imagem abaixo.
3 - Detalhamento dos campos da tela de cadastro de modems.
Na tela de cadastro de modems, podemos ver os campos:
Id: Após o cadastro do modem (pós salvar), o Scadaflex cria um id para identificação e uso interno de rotinas ou chamadas.
Proprietário (campo obrigatório): seleção de qual empresa pertencente ou está vinculado modem.
Imei (campo obrigatório): Inserção e edição do número de IMEI do modem.
Nº Serial: Inserção e edição do número de série do modem.
Modelo: Inserção e edição do modelo de fabricação do modem.
Dias p/Zerar Cont. (Dias para zerar contador): Indicativo em dias para zerar o contador de ciclo de uso/fatura do simcard.
Modem Conectado: Indicativo de conexão do modem:
Log de Comunicação: É o indicativo de habitado ou não o log da comunicação do modem.
Estação: Indicativo de vínculo com alguma estação.
Medidor: Indicativo de vínculo com algum medidor (dispositivo de campo).
Data Conexão: Apresenta a data da última conexão do modem.
Porta modem: Porta de acesso do servidor do Scadaflex para conexão.
Habilitado: Indicativo se o modem está habilitado ou não para fazer conexão no servidor do Scadaflex.
Servidor: Indicativo de qual servidor o modem fez o acesso.
Supervisório Conectado: Indica quando se tem conexão com outro supervisório ao Scadaflex.
Porta do Supervisório: Porta a ser utilizada para conexão do supervisório ao Scadaflex.
Porta de serviço: Utilizada para acesso remoto aos dispositivos de campo, parando por tempo determinado (conforme seleção do timer) o driver de leitura do Scadaflex.
Ao clicar no botão Iniciar Serviço, teremos:
Habilitado o campo do Timer, onde poderá ser selecionado o tempo que a porta de serviço ficará disponível (aberta). Os tempos são: 10 minutos, 30 minutos, 1 hora ou 1 dia.
E teremos o botão Interromper
, para fechar a porta de serviço. E o botão Prorrogar
, para prorrogar o tempo de abertura da porta de serviço. Isso conforme o tempo selecionado no campo do Timer.
Exemplo:
Habilita a porta de serviço para com abertura de até 10 minutos, uma vez que o serviço está iniciado (pós clique no botão Iniciar Serviço), se no campo Timer estiver já selecionado o tempo para 10 minutos, o serviço vai ser estendido por mais 10 minutos.
Abertura da porta:
Prorrogação dotempo da porta por mais 10 minutos:
Na parte superior direita da tela, temos:

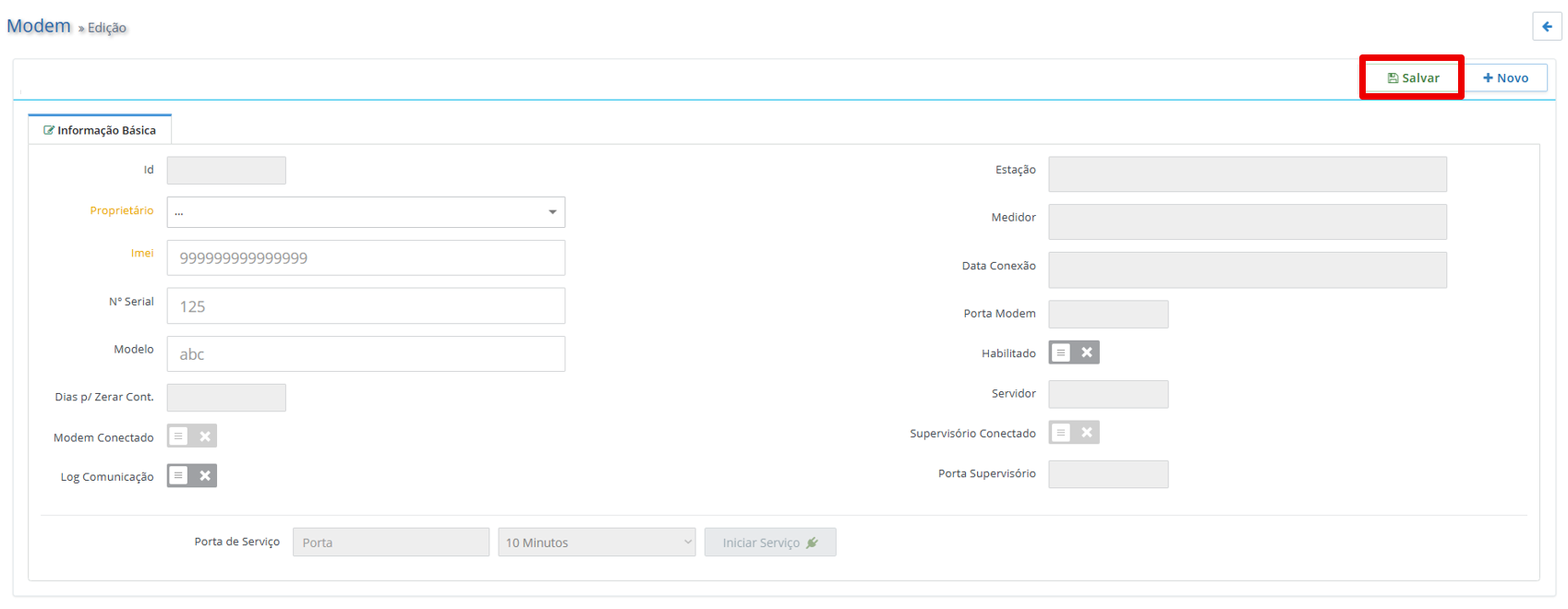

Botão Salvar
. Utilize sempre para salvar o cadastro realizado.

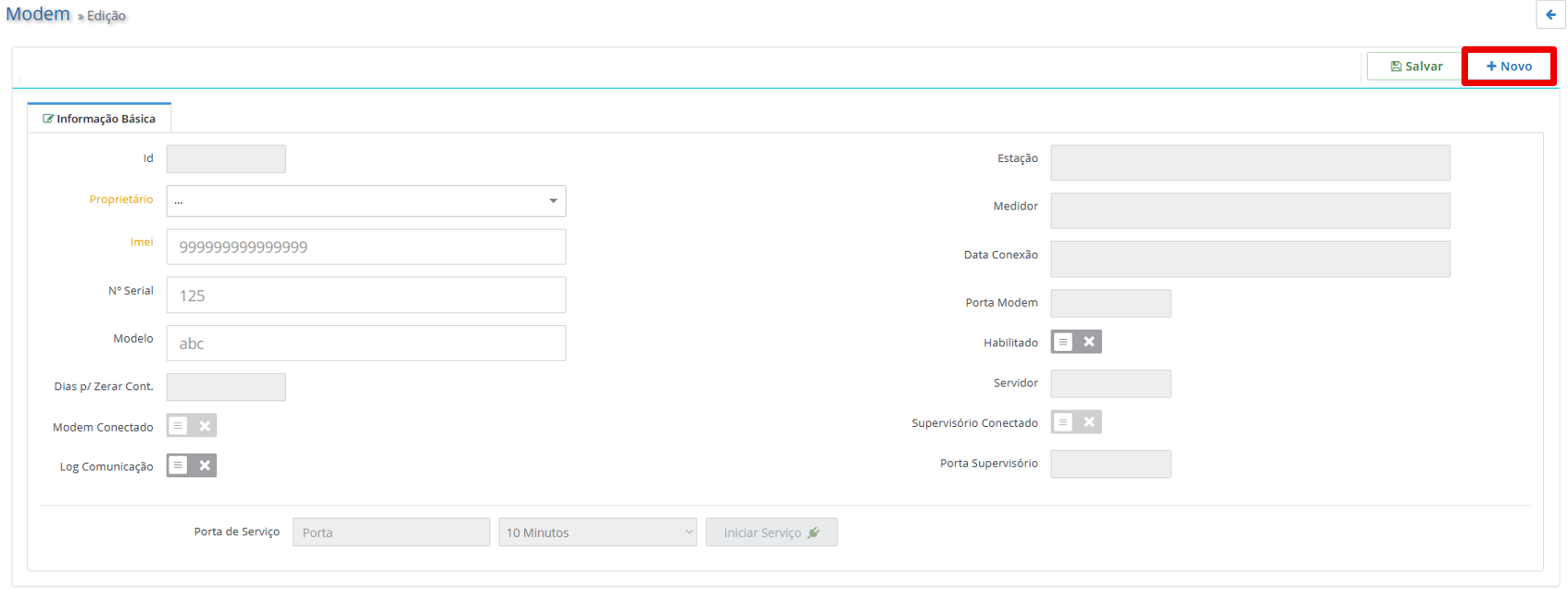

Para iniciar um novo cadastro, utilize o botão Novo
.

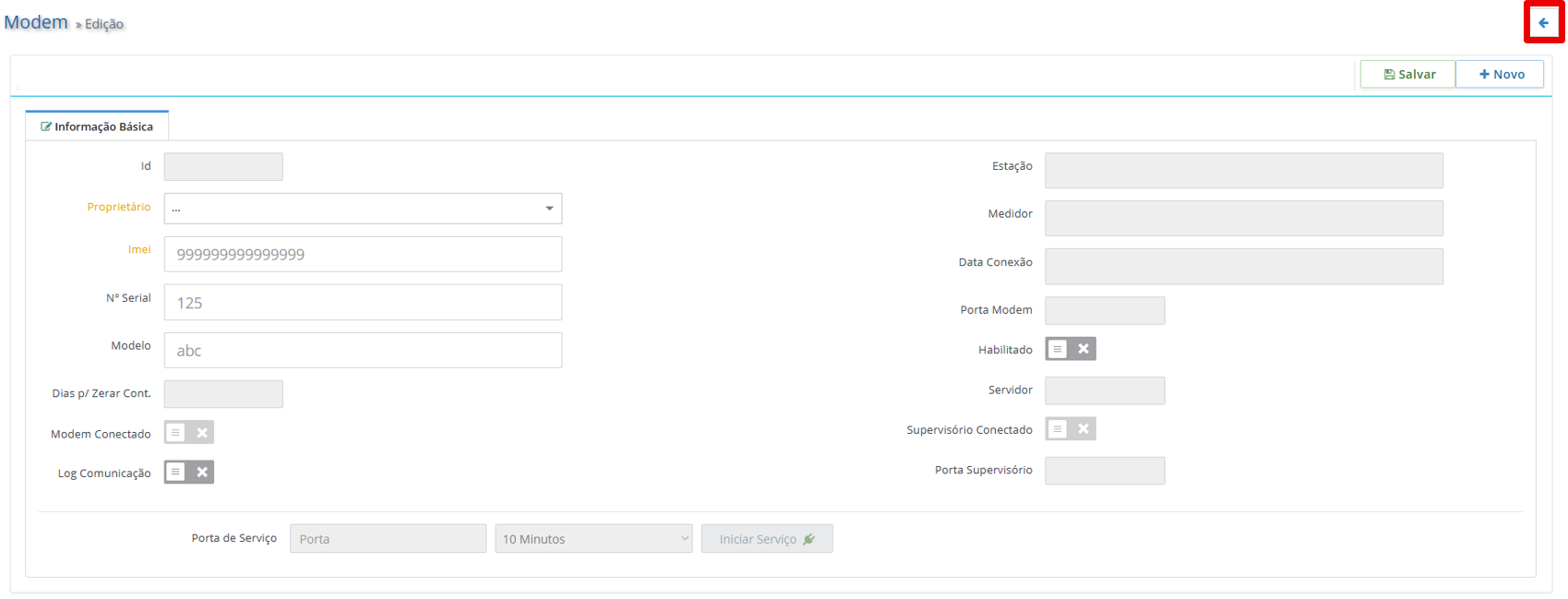

Por fim, o botão Voltar

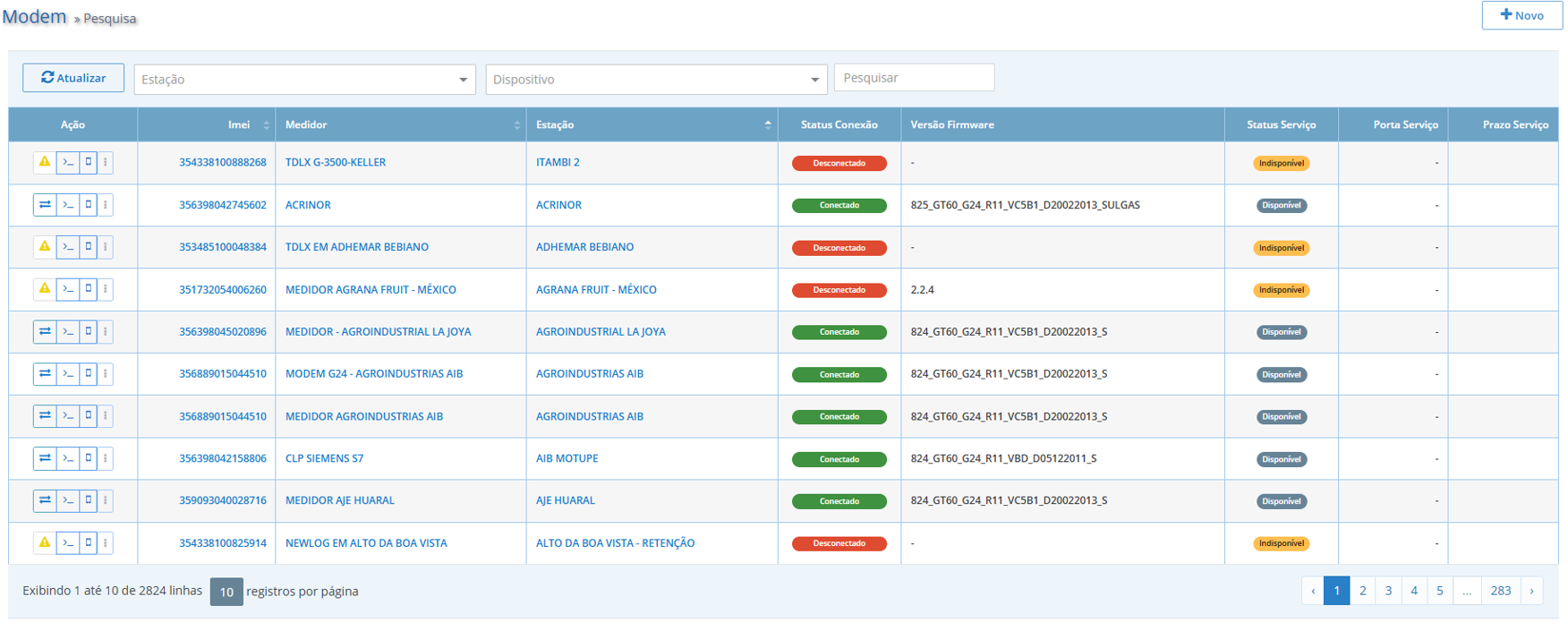

para retornar a tela anterior (tela de pesquisa de modem).
