Com cadastro de variáveis no SCADAFlex, você poderá registrar todas as variáveis de dispositivos de campo, atribuindo nomes, endereços, tipos de dado, limites de operação, unidades de medida e outras configurações importantes para garantir a integridade da comunicação com os dispositivos de campo, a confiabilidade das leituras em tempo real e o bom desempenho das rotinas de controle, alarmes etc.

Acesso ao cadastro de variáveis.

Para acesso a tela de cadastro de variáveis acesso o módulo de configurações, vá até o módulo: Configurações > Cadastro > Dispositivo e pesquise pelo dispositivo (medidor) já previamente cadastrado (vide manual de cadastro de dispositivo) e clique no ícone ir para variável, conforme imagem abaixo.

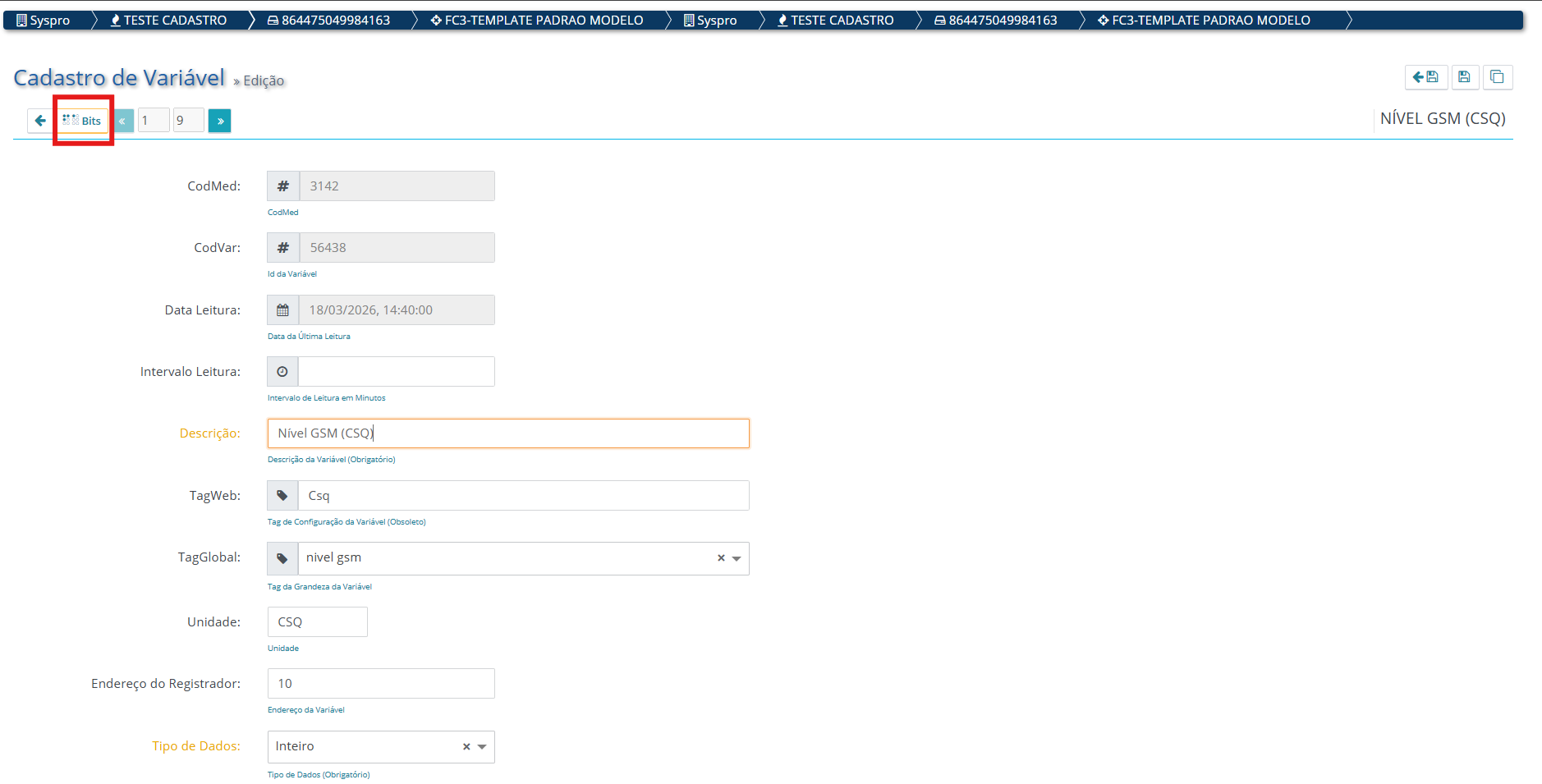

A tela de cadastro de variável será apresentada conforme imagem abaixo.

Clique no botão Novo (ao colocar o cursor do mouse o botão é apresentado dessa forma: ).

Detalhamento dos campos da tela de cadastro de variáveis.

Data Leitura: campo informativo para data e hora da última leitura efetuada pelo Scadaflex (data da última atualização).

Intervalo Leitura: o campo é responsável por configurar o intervalo para requisições de leitura das variáveis em minutos, fora do tempo determinado no pelo cadastro de dispositivos (vide manual de cadastro de dispositivos).

Descrição (Campo obrigatório): insira a descrição da variável a ser lida (nomenclatura).

TagWeb (Campo obrigatório): identificação única e local para a variável, outras funções do sistema podem utilizar a TagWeb, como por exemplo os desenhos da tela de Operação.
Observação: O campo está obsoleto na atual versão do Scadaflex.

TagGlobal: identificação única para a grandeza variável, outras ferramentas podem utilizar a TagGlobal, como por exemplo a Tela de Medição.

Unidade: insira a unidade de engenharia da variável a ser cadastrada.

Endereço do Registrador (Campo obrigatório): número do registrador do endereço modbus para a variável a ser cadastrada.

Tipo de Dados (Campo obrigatório): selecione aqui o tipo de dados que a variável vai ser lida isso conforme o mapa modbus fornecido pelo fabricante do equipamento.

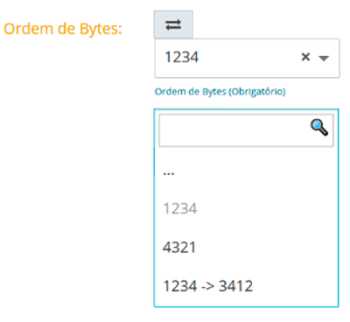

Ordem de Bytes (Campo obrigatório): ordem dos bytes a serem lidos na variável conforme também o mapa modbus fornecido pelo fabricante do equipamento.

Formato Data: formato de data e hora disponibilizado pelo Scadaflex para uma variável de data e hora.

Nº de Registradores (Tamanho) (Campo obrigatório): quantidade de registradores modbus a serem lidos pela variável a ser cadastrada.

Bytes por Registrador: quantidade de bytes que o registrador usa conforme o mapa modbus do equipamento (opcional), geralmente a quantidade de bytes já foi inserida no cadastro do dispositivo.

Função (Página) (Campo obrigatório): insira a função de leitura modbus do registrador modbus. O Scadaflex suporta as funções de leitura 1, 3 e 4.

Função Escrita: selecione a função de escrita para o registrador a ser cadastrado, selecione 6 para Write Single Register ou 16 para Write Multiple Registers.

Tela de Escrita: habilita ou não a apresentação da variável na tela de Escrita nos dispositivos de campo, a fim de realizar envios de comandos de escrita via modbus, para isso também é necessário selecionar a função de escrita conforme mencionado a pouco.

Posição Enron: para leitura de variáveis Modbus Enron, é necessário inserir o número da coluna em que a variável a ser lida pelo histórico.

Parcela de Correção (Campo obrigatório): é um valor que somado complementa o fator de correção.

Escala: define quantidade de casas decimais após a vírgula, do valor lido da variável.

Fazer Telemetria: ativa ou desativa a leitura da variável.

Gravar Histórico: ativa a gravação do histórico de leituras da variável no banco de dados do Scadaflex.

Início de Bloco: separação em blocos de leitura de variáveis, exemplo, três registros para vazão, dois registros para volume etc.

Tags de Sistema: campo para caracterização de uma variável a ser cadastrada que será usada pelo sistema para determinada ferramenta ou configuração.

Tags de Permissão: campo utilizado para dar permissão aos usuários à visualização da variável a ser cadastrada.

Alarme Habilitado: habilita ou não o alarme da variável conforme os sets de alarme abordados na sequência.

Prioridade de Alarme: seleção da criticidade do alarme (maiores detalhes, vide no manual de configuração de alarmes).

Alarme Muito Alto: configuração para alarme de maior nível, quando o valor lido pelo Scadaflex for igual ou maior que o configurado neste campo, um alarme será apresentado.

Alarme Alto: configuração para alarme de alta, quando lido pelo Scadaflex for igual ou maior que o configurado no neste campo, um alarme será apresentado.

Limite Baixo: configuração para alarme de baixa, quando o valor lido pelo Scadaflex for igual ou menor que o configurado neste campo, um alarme será apresentado.

Limite Muito Baixo: configuração para alarme de menor nível, quando o valor lido pelo Scadaflex for igual ou maior que o configurado neste campo, um alarme será apresentado.

Alarme de mudança: quando habilitado o campo, toda vez que houver alteração no valor lido da variável pelo Scadaflex, será apresentado um alarme.

Em alarme: indicativo de que a variável está em alarme, conforme a configuração de seus alarmes.

Finalizando cadastramento:

Após preenchimentos dos campos necessários, para salvar existem dois botões, cada um com funções específicas. São eles: Salvar & Sair e Aplicar.

O botão Salvar & Sair, irá salvar o cadastro ou edição da variável e retornar para tela de variável (lista de variáveis cadastradas).

Tela de cadastro de variáveis (lista de variáveis cadastradas).

Agora o botão Aplicar, só irá salvar/aplicar o cadastro ou edição realizada.

Excluir variável.

O botão Excluir, promove a exclusão da variável. Para isso, clique para marcar a variável no checkbox marcado na imagem abaixo, a linha da variável ficará preenchida em verde clique no botão Excluir.
